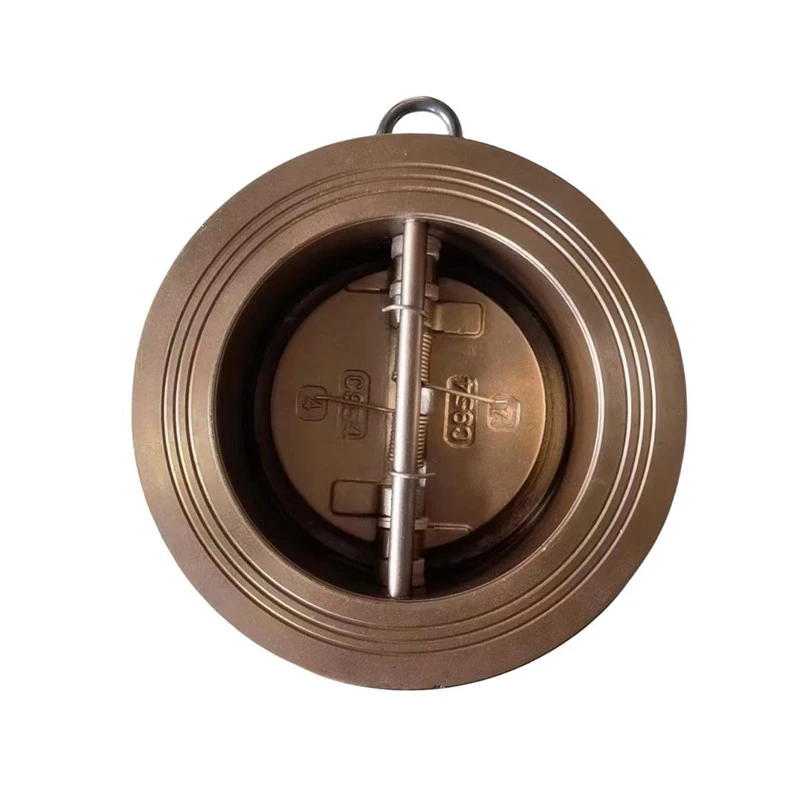

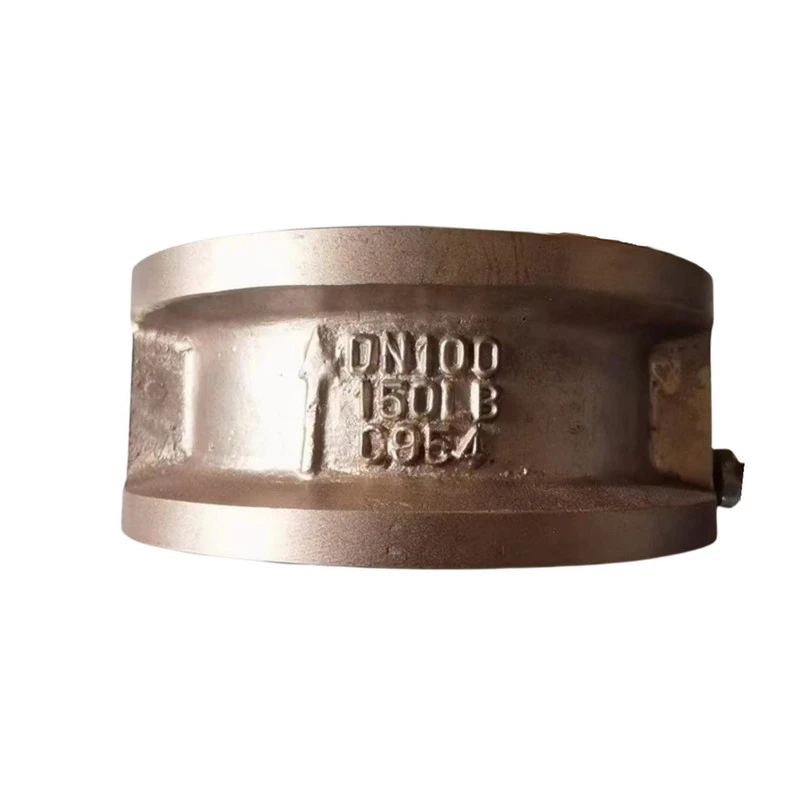

Doppelklappen-Rückschlagventil

Produktname: Doppelklappen-Rückschlagventil
Modell: DH77X-10/16T
Abmessungen: DN40-DN1000
Verbindungsmethode: Wafer
Arbeitsdruck: PN16, PN10,150LB, 5K, 10K
Temperaturbereich: -10 Grad -100 Grad
Beschichtung: Schmelzgebundene Epoxidbeschichtung gemäß ANSI/AWWA C550





Der Aufbau von Absperrklappen ist sehr einfach und im Vergleich zu anderen Rückschlagventilen ist auch ihre Baulänge sehr kurz. Das Schmetterlingsrückschlagventil, auch Schmetterlingsrückschlagventil genannt, ist im Wafer-Stil angeschlossen. Die Ventilplatte besteht aus zwei halbkreisförmigen Klappenplatten, die durch den Ventilschaft verbunden sind und durch Federn zwangsweise zurückgestellt werden. Das Funktionsprinzip eines Absperrklappen-Rückschlagventils ist: Wenn das Medium durch den Kanal des Ventilkörpers fließt, ist der Mediumdruck größer als die Federkraft, und zwei Absperrklappen werden geöffnet, das Ventil öffnet sich und das Medium fließt; Wenn das Medium aufgrund der Federkraft aufhört zu fließen, werden die beiden Drosselklappen zwangsweise zurückgesetzt und das Ventil schließt, um zu verhindern, dass das Medium zurückfließt. Strukturdiagramm des Absperrklappen-Rückschlagventils Das Absperrklappen-Rückschlagventil, auch als Doppelscheiben-Doppelscheiben-Rückschlagventil bekannt, seine Dichtfläche kann aus verschleißfestem Material bestehen oder mit Gummi ausgekleidet sein, mit einem breiten Anwendungsspektrum und zuverlässiger Abdichtung. Absperrklappen sind automatische Ventile, die keine manuelle Betätigung erfordern. Dieser Ventiltyp wird normalerweise für reine Rohrleitungen sowie für Industrie-, Umwelt-, Wasseraufbereitungs- und Hochhausinstallationen verwendet, um einen Medienrückfluss zu verhindern. Rückfluss des Mediums verhindern.









1. Kleine Größe, geringes Gewicht und kompakte Struktur.

2. Verlassen Sie sich auf das Federmoment, um schnell von selbst zu schließen.

3. Kann sowohl an horizontalen als auch an vertikalen Rohrleitungen installiert werden.

4. Sichere und zuverlässige Leistung mit guter Entstörungsleistung.

5. Durch die Leitungsabdichtung mit besserer Dichtleistung kann unter statischem Druck eine Leckagefreiheit erreicht werden.

6. Die Haftfestigkeit zwischen Gummi und Ventilkörper ist hoch, wodurch wirksam verhindert werden kann, dass der Ventilsitz während des Gebrauchs herunterfällt.

7. Die oberen und unteren Flansche sowie die Innenwände des Ventilkörpers werden mit Hartfilm-Rostschutzöl behandelt, um eine Beschädigung des Lackfilms während des Gummivulkanisationsprozesses nach dem Sprühen sowie eine Alterung des Gummiventilsitzes durch Sekundärschäden zu vermeiden hohe Temperaturen.

8. Der Ventilkörper besteht aus Epoxidharzpulver mit starker Haftung und hoher Schlagfestigkeit.

9. Die oberen und unteren Flansche sind zur besseren Dichtleistung mit Wasserleitungen abgedichtet.
