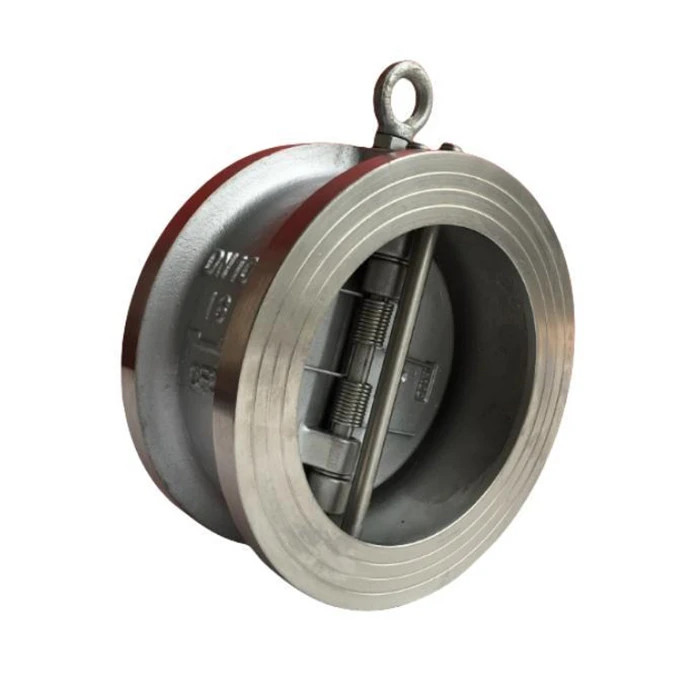

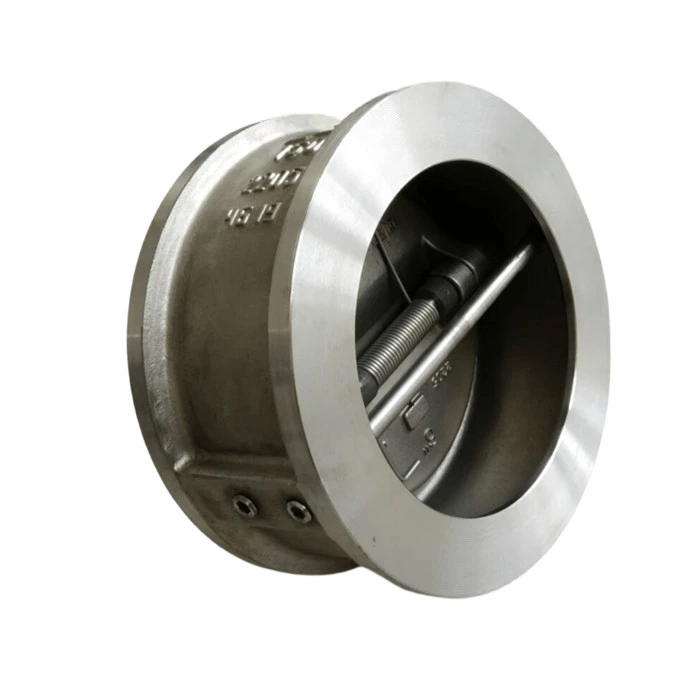

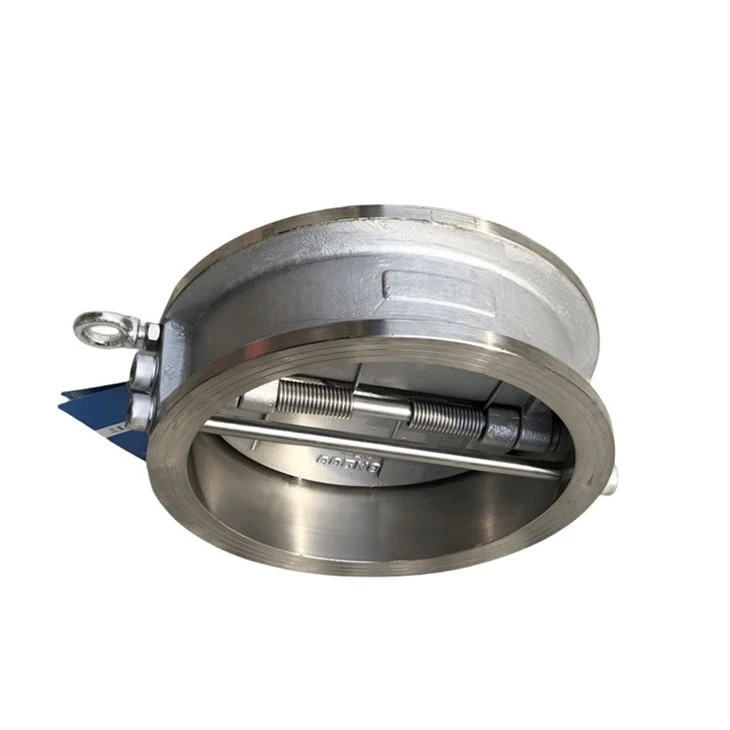

Absperrklappe aus Edelstahl

Produktname: Absperrklappe aus Edelstahl
Modell: DH77X-10/16P
Abmessungen: DN40-DN1000
Verbindungsmethode: Wafer
Arbeitsdruck: PN16, PN10,150LB, 5K, 10K
Temperaturbereich: -10 Grad -100 Grad
Beschichtung: Schmelzgebundene Epoxidbeschichtung gemäß ANSI/AWWA C550





Das Absperrklappen-Rückschlagventil aus Edelstahl ist ebenfalls ein Rückschlagventil mit Schwenkfunktion, es handelt sich jedoch um ein Doppelscheibenventil, das unter der Wirkung einer Feder schließt. Die von unten nach oben gerichtete Flüssigkeit drückt den Ventilteller auf. Das Ventil hat einen einfachen Aufbau und wird zwischen zwei Flanschen geklemmt, bei geringer Gesamtgröße und geringem Gewicht.

Das Absperrklappen-Rückschlagventil aus Edelstahl verfügt über zwei federbelastete D-förmige Scheiben, die auf einem Rippenschaft über dem Ventildurchgangsloch platziert sind. Diese Struktur verkürzt die Distanz, um die sich der Schwerpunkt des Ventiltellers bewegt. Im Vergleich zu Einscheiben-Rückschlagklappen gleicher Größe reduziert dieser Aufbau zudem das Gewicht des Ventiltellers um 50 %. Aufgrund der Federbelastung reagiert dieses Ventil sehr schnell auf Rückfluss.









1. Die leichte Doppelscheibenkonstruktion der Absperrklappen aus Edelstahl sorgt für eine effektivere Sitzabdichtung und einen effektiveren Betrieb.
2. Die lange Armfederfunktion von Absperrklappen aus Edelstahl ermöglicht ein reibungsfreies Öffnen und Schließen des Ventiltellers, und die Feder schließt den Ventilteller unabhängig (DN150 und höher).
3. Die Scharnierstützhülse des Absperrklappen-Rückschlagventils aus Edelstahl reduziert die Reibung und minimiert das Phänomen des Wasserschlags, wenn sie durch eine unabhängige Ventilscheibe (größerer Durchmesser) gestoppt wird.
4. Im Vergleich zu herkömmlichen Rückschlagklappen sind Absperrklappen aus Edelstahl robuster, leichter, kleiner, effektiver und kostengünstiger aufgebaut. Dieses Ventil erfüllt die Standards von API 594. Bei den meisten Größen beträgt die Baulänge dieses Ventils nur 1/4 der eines herkömmlichen Ventils und sein Gewicht beträgt 15 % bis 20 % des Gewichts eines herkömmlichen Ventils. Daher ist es auch günstiger als eine Rückschlagklappe. Es ist auch einfacher zu installieren.
5. Das Absperrklappen-Rückschlagventil aus Edelstahl verfügt außerdem über besondere strukturelle Merkmale, die es zu einem leistungsstarken, stoßfreien Rückschlagventil machen. Zu diesen Merkmalen gehören reinigungsfreies Öffnen, die Ausstattung der meisten Ventilgrößen mit unabhängigen Federstrukturen und ein unabhängiges Scheibenstützsystem. Einige dieser Eigenschaften verfügen Rückschlagventile nicht. Das Doppelscheiben-Rückschlagventil kann auch als verlängerter Ventilkörper mit erhöhtem Ohr und Doppelflansch ausgeführt werden.
