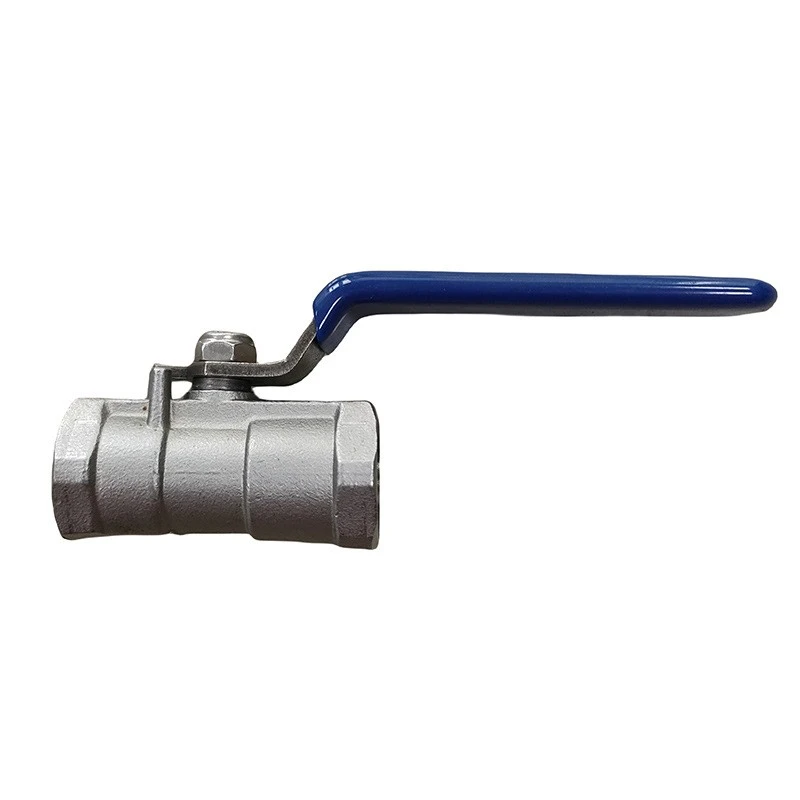

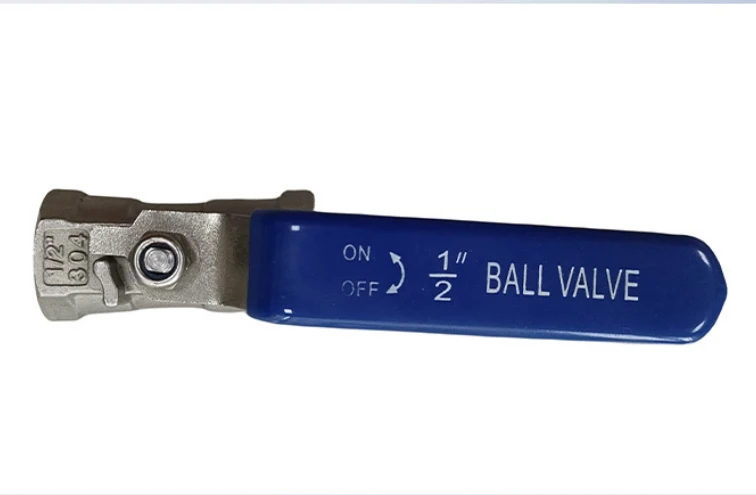

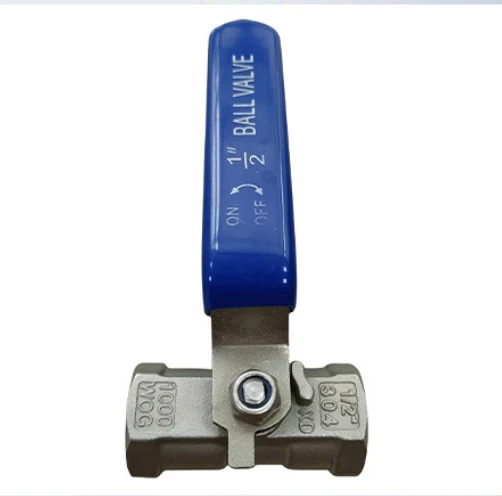

Einteiliger Kugelhahn mit Gewinde



Einteiliger Kugelhahn mit Gewinde ist ein gängiges Industrieventil, das hauptsächlich zum Absperren und Steuern von Flüssigkeiten in Rohrleitungssystemen verwendet wird. Es zeichnet sich durch eine kompakte Struktur, eine gute Abdichtung und eine einfache Bedienung aus.



Das „Einstück“ dieses Ventiltyps bezieht sich darauf, dass der Ventilkörper als Ganzes geschmiedet ist, eine hohe Festigkeit aufweist und nicht leicht leckt. Der Begriff „Gewindegewinde“ weist darauf hin, dass es sich bei der Verbindungsmethode um eine Innengewindeschnittstelle (z. B. G, NPT und andere Standards) handelt, die sich leicht in Rohrleitungen mit kleinem -Durchmesser installieren lässt und für verschiedene Medienumgebungen wie Wasser, Öl und Gas geeignet ist.





Einteiliger Ventilkörper:Der Ventilkörper ist einstückig geschmiedet oder gegossen, nicht -lösbar, ohne Gehäuseschrauben und weist die kompakteste Struktur auf.Gewindeanschluss:Beide Enden verfügen über ein Innengewinde zum direkten Einschrauben in Rohrleitungen und ermöglichen so eine bequeme Installation.

90-Grad-Drehung ein/aus:Vollständiges Öffnen oder Schließen durch Drehen des Griffs um 90 Grad, was eine schnelle Bedienung ermöglicht.

Design mit reduzierter Bohrung:Der innere Kugeldurchgang ist typischerweise kleiner als der Nennrohrdurchmesser (z. B. tatsächliche Bohrung ca. DN20 für DN25).





Modell	Q11F(Q – Kugelhahn, 1 – Innengewinde, 1 – einteiliges Gehäuse, F – Fluorkunststoffdichtung)
Nenndurchmesser	DN6 ~ DN100 (1/8" ~ 4")
Druckstufe	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Temperaturbereich	-20 Grad ~ 180 Grad (PTFE-Dichtung)
Ventilkörper	Edelstahl 304, 316, Messing
Siegel	PTFE (Polytetrafluorethylen)











• Kompakte Größe und geringes Gewicht, geeignet für beengte Platzverhältnisse.
• Keine externen Leckstellen; Die integrierte Struktur gewährleistet eine hervorragende Auslaufsicherheit.
• Niedrige Kosten und wirtschaftlicher Preis.
• Schnelle Installation; Die Gewindeverbindung erfordert kein Schweißen.
• Geringer Strömungswiderstand; nahezu gerader-Durchfluss in vollständig geöffneter Position.





1. Ein-{0}}Aus-Steuerung für allgemeine Medien wie Wasser, Öl, Gas, Dampf usw.
2. Instrumente, Luftkompressoren, Kleingeräte und private/gewerbliche Rohrleitungen.
3. Kosten- und platzempfindliche Anwendungen mit geringer Wartungshäufigkeit.
