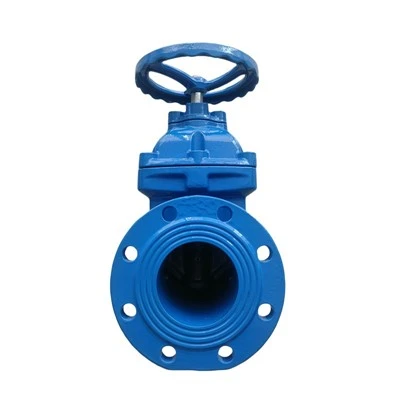

Absperrschieber
Was ist ein Absperrschieber?
Ein Absperrschieber ist eine Art Ventil, das den Fluss von Flüssigkeiten oder Gasen steuert, indem ein Schieber oder eine keilförmige Scheibe verwendet wird, um den Durchgang der Flüssigkeit zu verhindern oder zu ermöglichen. Absperrschieber werden häufig in Branchen wie Öl und Gas, Bergbau und Wasseraufbereitung eingesetzt, in denen große Flüssigkeits- oder Gasmengen kontrolliert werden müssen. Sie sind in der Regel so konzipiert, dass sie vollständig geöffnet oder vollständig geschlossen sind, ohne Zwischenposition, und werden häufig in Hochdruck- und Hochtemperaturanwendungen eingesetzt.
Vorteile des Absperrschiebers
Volle Bohrung
Einer der Hauptvorteile von Absperrschiebern besteht darin, dass sie einen vollen Durchgang haben, was bedeutet, dass der Innendurchmesser des Ventils dem Durchmesser der Rohrleitung entspricht. Dadurch wird sichergestellt, dass der Flüssigkeitsfluss nicht eingeschränkt wird, wodurch Turbulenzen und Druckabfall reduziert werden. Mit anderen Worten: Absperrschieber bieten einen minimalen Strömungswiderstand.
Geringer Druckabfall
Absperrschieber haben einen sehr geringen Druckabfall, was bedeutet, dass sie beim Durchströmen der Flüssigkeit keinen nennenswerten Druckabfall verursachen. Dies ist wichtig bei Anwendungen, bei denen ein bestimmtes Druckniveau aufrechterhalten werden muss, beispielsweise in Pipelines, die Öl oder Gas transportieren.
Dichter Verschluss
Absperrschieber bieten einen dichten Abschluss, was bedeutet, dass sie den Flüssigkeitsfluss in der Rohrleitung vollständig stoppen können. Dies ist wichtig bei Anwendungen, bei denen es notwendig ist, einen Abschnitt der Rohrleitung zu isolieren, um Wartungs- oder Reparaturarbeiten durchzuführen.
Leicht zu bedienen
Absperrschieber sind einfach zu bedienen und erfordern keinen großen Kraftaufwand zum Öffnen oder Schließen. Sie werden durch Drehen eines Griffs oder eines Rads betätigt, wodurch das Tor nach oben oder unten bewegt wird. Dies macht sie zu einer beliebten Wahl für Anwendungen, bei denen eine manuelle Bedienung erforderlich ist.
Warum uns wählen?
Gute Qualität
Unsere Produkte werden nach sehr hohen Standards unter Verwendung der besten Materialien und Herstellungsverfahren hergestellt oder ausgeführt.
24h Online-Service
Wir versuchen, innerhalb von 24 Stunden auf alle Anliegen zu reagieren und unsere Teams stehen Ihnen in Notfällen jederzeit zur Verfügung.
Qualitätskontrolle
Wir verfügen über professionelles Personal, das den Produktionsprozess überwacht, die Produkte prüft und sicherstellt, dass das Endprodukt den erforderlichen Qualitätsstandards, Richtlinien und Spezifikationen entspricht.
Reichhaltige Erfahrung
Unser erfahrenes Personal ist einer strengen Qualitätskontrolle und einem aufmerksamen Kundenservice verpflichtet und steht Ihnen jederzeit zur Verfügung, um Ihre Anforderungen zu besprechen und die vollständige Kundenzufriedenheit sicherzustellen.
Absperrschieber mit steigender Spindel
Dieser Ventiltyp verfügt über einen Ventilschaft, der sich bei Betätigung des Ventils nach oben oder unten bewegt. Diese Bewegung ist sichtbar, sodass leicht erkennbar ist, ob das Ventil geöffnet oder geschlossen ist. Dieser Ventiltyp wird häufig in Branchen wie der Wasseraufbereitung, der Öl- und Gasindustrie sowie der verarbeitenden Industrie eingesetzt.
Absperrschieber mit nicht steigender Spindel
Dieser Ventiltyp verfügt über einen Ventilschaft, der sich beim Betätigen des Ventils nicht nach oben oder unten bewegt. Stattdessen dreht sich der Schaft, um das Ventil zu öffnen oder zu schließen. Ventile mit nicht steigender Spindel werden häufig in unterirdischen Anwendungen eingesetzt, bei denen das Ventil nicht leicht zugänglich ist.
Massiver Keilschieber
Dieser Ventiltyp verfügt über einen festen Schieber, der so konstruiert ist, dass er eng zwischen den Ventilsitzen sitzt, um Undichtigkeiten zu verhindern. Massive Keilschieberventile werden häufig in Hochdruckanwendungen und in Branchen wie Öl und Gas, Petrochemie und Energieerzeugung eingesetzt.
Flexibler Keilschieber
Dieser Ventiltyp verfügt über einen Schieber, der sich leicht biegen lässt, um eine dichte Abdichtung zwischen den Ventilsitzen zu gewährleisten. Flexible Keilschieberventile werden häufig in Anwendungen eingesetzt, bei denen die Ventilsitze nicht perfekt ausgerichtet sind.
Material des Absperrschiebers
Absperrschieber bestehen hauptsächlich aus verschiedenen Metallen wie Gusseisen, Kohlenstoffstahl, Edelstahl und Bronze. Diese Materialien bieten die erforderliche Festigkeit, Haltbarkeit und Korrosionsbeständigkeit, die für den Einsatz von Absperrschiebern erforderlich sind. Abhängig von den spezifischen Anforderungen der Anwendung können Absperrschieber neben Metallen auch Materialien wie Gummi, Kunststoff oder Keramik enthalten.
Öl-und Gasindustrie
Absperrschieber werden in der Öl- und Gasindustrie aufgrund ihrer Fähigkeit, Flüssigkeiten mit hohem Druck und hoher Temperatur zu handhaben, häufig eingesetzt. Sie werden häufig in Pipelines, Raffinerien und Bohrinseln eingesetzt. Absperrschieber werden anderen Ventiltypen vorgezogen, da sie über eine bessere Abdichtung verfügen, was für die Verhinderung von Leckagen in gefährlichen Umgebungen und unter hohem Druck unerlässlich ist.
Wasseraufbereitungsanlagen
Absperrschieber werden in Wasseraufbereitungsanlagen eingesetzt, um den Wasserfluss durch Rohrleitungen zu steuern. Sie werden auch in Kläranlagen zur Steuerung des Abwasserflusses eingesetzt. Die in Wasseraufbereitungsanlagen verwendeten Absperrschieber bestehen häufig aus korrosions- und erosionsbeständigen Materialien.
Energieerzeugung
Absperrschieber werden in Energieerzeugungsanlagen wie Kernkraftwerken, Wärmekraftwerken und Wasserkraftwerken eingesetzt. Sie werden verwendet, um den Fluss von Wasser, Dampf und anderen Gasen und Flüssigkeiten durch die verschiedenen Systeme zur Stromerzeugung zu steuern.
Chemieindustrie
Absperrschieber werden in chemischen Verarbeitungsanlagen wegen ihrer Fähigkeit zum Umgang mit korrosiven und abrasiven Chemikalien eingesetzt. Sie bieten eine zuverlässige und sichere Möglichkeit, den Fluss dieser Materialien durch Rohrleitungen, Reaktoren und andere Verarbeitungsgeräte zu steuern.
Vorbereitung
Bevor mit der Ventilinstallation begonnen wird, müssen alle erforderlichen Geräte und Werkzeuge vorbereitet werden. Dazu gehören das Ventil, Schrauben, Muttern, Dichtungen, der Schaft und bei Bedarf der Stellantrieb. Das Ventil sollte auf Schäden oder Mängel überprüft werden.
Montage des Ventils
Anschließend wird das Ventil an der Rohrleitung montiert und mit Schrauben und Muttern befestigt. Die Dichtungen werden zwischen den Ventil- und Rohrleitungsflanschen platziert, um eine dichte Abdichtung zu gewährleisten. Um sicherzustellen, dass die Schrauben und Muttern richtig angezogen sind, werden die Drehmomentwerte der Schrauben und Muttern überprüft.
Testen
Nach der Montage des Ventils wird dieses auf seine einwandfreie Funktion geprüft. Dabei wird das Ventil geöffnet und geschlossen, um seine Bewegung zu überprüfen und sicherzustellen, dass es nicht festsitzt oder blockiert.
Betätigung
Wenn das Ventil mit einem Stellantrieb befestigt ist, wird es in diesem Schritt eingerichtet. Der Antrieb kann manuell, pneumatisch oder elektrisch betrieben werden. Der Aktuator ist mit der Ventilspindel verbunden, die die Bewegung des Schiebers steuert.
Schmierung
Anschließend wird das Ventil geschmiert, um einen reibungslosen Betrieb zu gewährleisten. Dabei wird Schmiermittel auf den Schaft und andere bewegliche Teile des Ventils aufgetragen.
Abschließende Prüfung
Anschließend wird das Ventil erneut getestet, um sicherzustellen, dass es ordnungsgemäß funktioniert. Die Öffnungs- und Schließzyklen des Ventils werden mithilfe des Stellantriebs getestet, um sicherzustellen, dass sie reibungslos ablaufen und keine Blockierungen oder Blockierungen auftreten.
Inbetriebnahme
Abschließend wird das Ventil in Betrieb genommen und in Betrieb genommen. Das Ventil sollte regelmäßig überprüft, gereinigt und geschmiert werden, um seine ordnungsgemäße Funktion sicherzustellen und mögliche Ausfälle zu verhindern.
Komponenten des Absperrschiebers
Körper
Der Körper eines Absperrschiebers ist der Hauptteil des Ventils. Es ist das Außengehäuse, das alle anderen Teile des Ventils enthält. Der Körper besteht normalerweise aus Gusseisen, Bronze oder Edelstahl. Es ist für hohe Drücke und Temperaturen ausgelegt und wird in der Regel an die Rohrleitung angeschraubt oder angeflanscht.
Motorhaube
Das Oberteil ist die Abdeckung, die oben auf dem Gehäuse angebracht wird und den Ventilschaft und die Stopfbuchse umschließt. Die Motorhaube ist normalerweise mit dem Gehäuse verschraubt und kann entfernt werden, um an den Ventilschaft zu gelangen. Auch die Motorhaube ist für hohe Drücke und Temperaturen ausgelegt.
Ventilschaft
Der Ventilschaft ist die Stange, die den Schieber mit dem Stellantrieb verbindet. Der Ventilschaft besteht normalerweise aus Edelstahl und ist unten mit einem Gewinde versehen, um ihn mit dem Schieber zu verbinden. Die Oberseite des Ventilschafts erstreckt sich durch das Oberteil und ist mit dem Stellantrieb verbunden.
Tor
Der Schieber ist der Teil des Ventils, der den Flüssigkeitsfluss steuert. Der Schieber besteht normalerweise aus Gusseisen oder Stahl und ist so konstruiert, dass er genau in den Ventilkörper passt. Das Tor ist normalerweise keilförmig und kann angehoben oder abgesenkt werden, um den Flüssigkeitsfluss zu steuern.
Sitz
Der Sitz ist der Teil des Ventils, der für eine Abdichtung zwischen dem Schieber und dem Ventilkörper sorgt. Der Sitz besteht meist aus einem elastischen Material wie Gummi oder Teflon. Der Sitz ist so konzipiert, dass er eine dichte Abdichtung gewährleistet, wenn sich das Tor in der geschlossenen Position befindet.
Aktuator
Der Aktuator ist der Mechanismus, der zum Anheben oder Absenken des Tors verwendet wird. Es gibt zwei Arten von Antrieben, die üblicherweise bei Absperrschiebern verwendet werden: manuelle und automatisierte. Bei manuellen Aktuatoren handelt es sich in der Regel um handbetätigte Räder oder Hebel, während es sich bei automatisierten Aktuatoren in der Regel um Elektro- oder Hydraulikmotoren handelt.
Wartung des Absperrschiebers
Auf Undichtigkeiten prüfen
Überprüfen Sie Ventilkörper, Stopfbuchse und Schaft regelmäßig auf Anzeichen von Undichtigkeiten. Ein Leck kann zu einer Fehlfunktion des Ventils und zu schwerwiegenderen Problemen führen. Wenn Sie Undichtigkeiten bemerken, ziehen Sie die Ventilpackung nach oder tauschen Sie sie gegebenenfalls aus.
Schmieren Sie das Ventil
Absperrschieber haben Passflächen, die regelmäßig geschmiert werden müssen. Tragen Sie Schmiermittel auf den Schaft und die Stopfbuchse auf, um sicherzustellen, dass sich das Ventil reibungslos öffnet und schließt. Vermeiden Sie eine übermäßige Schmierung, da dies dazu führen kann, dass das Ventil zu dicht ist oder die Packung ausplatzt.
Bauteile reinigen
Im Laufe der Zeit können sich Schmutz und Ablagerungen auf den Ventilkomponenten ansammeln und zu Fehlfunktionen führen. Reinigen Sie das Ventilgehäuse, den Schieber und die Spindel regelmäßig, um angesammelten Schmutz und Ablagerungen zu entfernen. Verwenden Sie einen nicht scheuernden Reiniger, der das Ventil nicht beschädigt.
Testen Sie das Ventil
Ein Ventil, das sich nicht richtig öffnet oder schließt, kann zum Austreten von Flüssigkeiten oder Gasen führen, was zu Schäden oder Verletzungen führen kann. Testen Sie das Ventil regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert. Öffnen und schließen Sie das Ventil mehrmals und achten Sie auf ungewöhnliche Geräusche.
Sorgen Sie für eine ordnungsgemäße Installation
Damit Absperrschieber ordnungsgemäß funktionieren, müssen sie korrekt installiert werden. Befolgen Sie die Anweisungen des Herstellers und stellen Sie sicher, dass das Ventil in der richtigen Ausrichtung installiert wird. Eine unsachgemäße Installation kann zum Ausfall des Ventils oder zu Undichtigkeiten führen.
Richtige Installation
Absperrschieber sollten ordnungsgemäß installiert und ausgerichtet sein, um eine optimale Leistung zu gewährleisten. Das Ventil sollte möglichst in vertikaler Position eingebaut werden, um die Ansammlung von Schmutz oder Ablagerungen im Ventilinneren zu verhindern. Außerdem sollte das Ventil an einem Ort platziert werden, der für Wartungs- oder Reparaturzwecke leicht zugänglich ist.
Auswahl des richtigen Ventils
Die Wahl des richtigen Absperrschiebertyps für eine bestimmte Anwendung ist von entscheidender Bedeutung. Um eine ordnungsgemäße Leistung und lange Lebensdauer zu gewährleisten, müssen Material, Größe, Druckstufe und andere Spezifikationen berücksichtigt werden. Die Verwendung eines Ventils falscher Größe oder Nennleistung kann zu vorzeitigem Ausfall oder Undichtigkeit führen.
Routinewartung
Regelmäßige Wartung und Inspektion sind notwendig, um den ordnungsgemäßen Betrieb sicherzustellen und die Lebensdauer des Ventils zu verlängern. Das Ventil sollte regelmäßig auf Anzeichen von Verschleiß, Korrosion und Schäden an den Dichtflächen überprüft werden. Die Packungs- und Stopfbuchsenschrauben sollten überprüft und bei Bedarf angepasst werden.
Vermeiden Sie übermäßige Gewalt
Das Aufwenden übermäßiger Kraft beim Betätigen eines Absperrschiebers kann zu Schäden am Ventil oder seinen Komponenten führen. Das Ventil sollte sanft und langsam betätigt werden, um Schäden an Ventilschaft, Schieber oder Sitz zu vermeiden.
Richtige Schmierung
Eine ordnungsgemäße Schmierung der Absperrschieberkomponenten ist wichtig, um Verschleiß vorzubeugen und Reibung zu reduzieren. Das Schmiermittel sollte in regelmäßigen Abständen gemäß den Empfehlungen des Herstellers aufgetragen werden.
Vermeiden Sie ein zu festes Anziehen
Ein zu festes Anziehen der Ventilpackung oder der Stopfbuchsenschrauben kann zu Schäden am Ventilschaft und seiner Packung führen. Die Packung sollte gerade so fest angezogen sein, dass ein Auslaufen verhindert wird, aber nicht so fest, dass es zu übermäßiger Reibung oder Schäden kommt.
Sichern Sie das Ventil
Das Ventil sollte ordnungsgemäß gesichert werden, um zu verhindern, dass es sich während des Betriebs verschiebt oder bewegt. Unsachgemäß befestigte Ventile können Schäden an Rohren oder anderen Bauteilen verursachen und zu einer übermäßigen Beanspruchung des Ventils führen.
So installieren Sie den Absperrschieber
Bereiten Sie die Materialien vor
Stellen Sie vor der Installation des Absperrschiebers sicher, dass Sie über alle erforderlichen Werkzeuge und Materialien verfügen. Dazu gehören der Absperrschieber selbst, die Montageteile sowie alle erforderlichen Klebstoffe oder Befestigungselemente. Es ist wichtig, die Empfehlungen des Herstellers für bestimmte Werkzeuge und Materialien zu prüfen, da diese je nach Typ und Marke des Absperrschiebers variieren können.
Suchen Sie den Installationsbereich
Identifizieren Sie den Ort, an dem der Absperrschieber installiert werden soll, und stellen Sie sicher, dass der Bereich sauber und frei von Schmutz ist. Wenn der Absperrschieber in ein Rohr eingebaut wird, stellen Sie sicher, dass das Rohr sauber und frei von Hindernissen oder Verstopfungen ist.
Montieren Sie den Absperrschieber
Montieren Sie den Absperrschieber, indem Sie Ventilkörper, Oberteil und Sitze ausrichten. Schrauben Sie die Haube auf das Ventilgehäuse und stellen Sie sicher, dass die Haube sicher befestigt ist. Richten Sie die Sitze des Ventilkörpers aus und führen Sie das Rohr oder die Fittings in den Ventilkörper ein.
Installieren Sie den Absperrschieber
Installieren Sie den Absperrschieber, indem Sie ihn am Rohr oder den Fittings ausrichten und an der gewünschten Stelle positionieren. Üben Sie Druck auf den Absperrschieber aus, um die Sitze zu positionieren, und stellen Sie sicher, dass das Ventil richtig positioniert ist. Befestigen Sie den Schieber mit den erforderlichen Klebstoffen oder Befestigungsmitteln an seinem Platz und stellen Sie sicher, dass der Schieber eben und lotrecht ist.
Funktionsprinzip Absperrschieber
Das Funktionsprinzip eines Absperrschiebers bezieht sich auf den Mechanismus, durch den er den Flüssigkeitsfluss reguliert. Es besteht typischerweise aus einem Ventilkörper, einem Griff, einem Sitz und einem Rohr oder Formstücken. Der Ventilkörper ist eine zylindrische Hülle, die den Ventilmechanismus beherbergt, und der Griff ist ein keilförmiges Bauteil, das zum Öffnen und Schließen des Ventils verwendet wird. Der Sitz ist ein Gummi- oder Metallring, der im Inneren des Ventilkörpers sitzt und eine Abdichtung zwischen dem Ventilkörper und dem Rohr oder den Fittings bildet.
