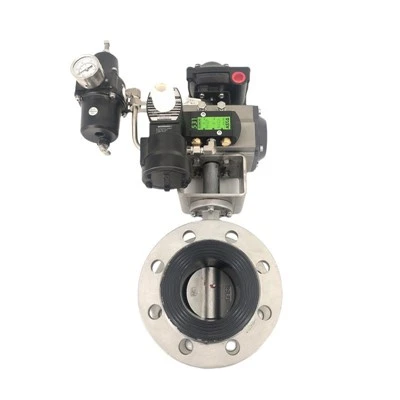

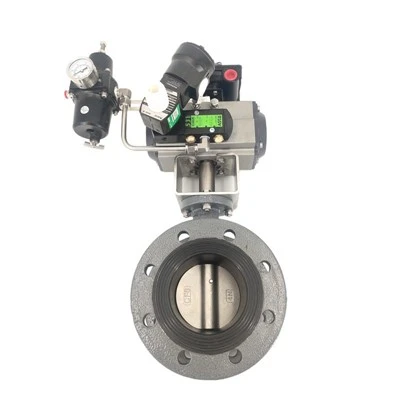

Pneumatisches Absperrventil
Was ist eine pneumatische Absperrklappe?
Eine pneumatische Absperrklappe ist eine Art Ventil, das Luftdruck nutzt, um den Flüssigkeitsfluss durch ein Rohr oder Rohr zu steuern. Es besteht aus einer Scheibe oder Platte, die sich um eine Mittelachse dreht, um die Flüssigkeitsmenge zu steuern, die durch das Ventil fließt. Das Ventil wird typischerweise durch einen pneumatischen Aktuator betätigt, der das Ventil basierend auf Änderungen des Luftdrucks öffnet oder schließt.
Vorteile der pneumatischen Absperrklappe
Schnelle und einfache Bedienung
Pneumatische Absperrklappen können schnell und einfach durch einfaches Drehen eines Griffs oder Drücken eines Knopfes geöffnet oder geschlossen werden. Dadurch eignen sie sich ideal für Anwendungen, bei denen schnelle Reaktionszeiten entscheidend sind, beispielsweise in Notsituationen.
Geringer Wartungsaufwand
Da pneumatische Absperrklappen weniger Teile enthalten als die meisten anderen Ventiltypen, erfordern sie weniger Wartung und sind weniger anfällig für Ausfälle. Sie sind außerdem weniger anfällig für Verschleiß, Korrosion und Undichtigkeiten.
Einfaches Design
Pneumatische Absperrklappen zeichnen sich durch einen einfachen Aufbau aus, sodass sie leicht zu installieren und in bestehende Systeme zu integrieren sind. Sie nehmen außerdem weniger Platz ein als andere Ventiltypen und sind daher ideal für Anwendungen mit begrenztem Platzangebot.
Endschalteroptionen
Pneumatische Absperrklappen können mit Endschaltern ausgestattet werden, die eine Rückmeldung über die Ventilposition geben und so eine bessere Prozesssteuerung und Automatisierung ermöglichen.
Warum uns wählen?
Gute Qualität
Unsere Produkte werden nach sehr hohen Standards unter Verwendung der besten Materialien und Herstellungsverfahren hergestellt oder ausgeführt.
24h Online-Service
Wir versuchen, innerhalb von 24 Stunden auf alle Anliegen zu reagieren und unsere Teams stehen Ihnen in Notfällen jederzeit zur Verfügung.
Qualitätskontrolle
Wir verfügen über professionelles Personal, das den Produktionsprozess überwacht, die Produkte prüft und sicherstellt, dass das Endprodukt den erforderlichen Qualitätsstandards, Richtlinien und Spezifikationen entspricht.
Reichhaltige Erfahrung
Unser erfahrenes Personal ist einer strengen Qualitätskontrolle und einem aufmerksamen Kundenservice verpflichtet und steht Ihnen jederzeit zur Verfügung, um Ihre Anforderungen zu besprechen und die vollständige Kundenzufriedenheit sicherzustellen.
Absperrklappe in Zwischenflanschausführung
Die Absperrklappe im Wafer-Stil ist der am häufigsten verwendete Absperrklappentyp in den meisten Anwendungen. Dieses Ventil ist zwischen zwei Flanschen angeordnet und lässt sich so leicht zwischen Rohren installieren. Der Ventilteller ist in der Mitte der Rohrleitung positioniert und kann durch eine Vierteldrehung des Stellantriebs geöffnet oder geschlossen werden. Dieser Ventiltyp wird in Mitteldruck- und Niedertemperaturanwendungen eingesetzt.
Absperrklappe in Laschenbauweise
Absperrklappen im Laschen-Stil ähneln im Design den Klappen-Ventilen, verfügen jedoch über Laschen am Ventilkörper, mit denen das Ventil an der Rohrleitung befestigt werden kann. Diese Laschen sind mit einem Gewinde versehen und dienen zur Befestigung des Ventils an der Rohrleitung mit Schrauben. Ventile im Laschen-Stil werden in Hochdruckanwendungen eingesetzt und erfordern weniger Platz für die Installation als Ventile im Zwischenflansch-Stil.
Absperrklappe mit Flansch
Die Flanschklappe ähnelt der Zwischenflanschklappe, verfügt jedoch auf beiden Seiten über Flansche, die mit der Rohrleitung verschraubt werden können. Dieser Ventiltyp wird in Hochdruck- und Hochtemperaturanwendungen eingesetzt, bei denen das Ventil sicher an der Rohrleitung befestigt werden muss.
Hochleistungs-Absperrklappe
Hochleistungs-Absperrklappen sind für anspruchsvollere Anwendungen konzipiert, bei denen eine dichte Absperrung erforderlich ist. Diese Ventile verwenden Metallsitze anstelle von Elastomeren und halten höheren Temperaturen und Drücken stand als Standard-Absperrklappen. Hochleistungs-Absperrklappen werden in Branchen wie der Energieerzeugung, der Erdölindustrie und der chemischen Verarbeitung eingesetzt.
Material der pneumatischen Absperrklappe
Das für pneumatische Absperrklappen verwendete Material variiert je nach Anwendungsfall. Im Allgemeinen bestehen Absperrklappengehäuse aus Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl oder Kunststoff. Die Sitz- und Scheibendichtungsmaterialien können EPDM, NBR, PTFE, Metall oder Kombinationen dieser Materialien umfassen. Die Materialauswahl wird von Faktoren wie Temperatur, Druck, Medien, korrosiver Umgebung und Hygieneanforderungen beeinflusst.
Anwendung der pneumatischen Absperrklappe
Chemische Industrie
Pneumatische Absperrklappen werden in der chemischen Industrie häufig zur Steuerung des Chemikalien- und Lösungsmittelflusses eingesetzt. Bei diesen Anwendungen werden Ventile eingesetzt, um zu verhindern, dass Chemikalien austreten oder in die falsche Richtung fließen, was zu schwerwiegenden Problemen wie Kontaminationen oder Unfällen führen kann.
Pharmaindustrie
Pneumatische Absperrklappen werden auch in der Pharmaindustrie eingesetzt, um den Fluss von Flüssigkeiten und Gasen in verschiedenen Prozessen zu steuern. In diesen Anwendungen werden die Ventile verwendet, um strenge Hygienebedingungen einzuhalten und jegliche Kontamination der Produkte zu verhindern.
Lebensmittel- und Getränkeindustrie
Pneumatische Absperrklappen werden in der Lebensmittel- und Getränkeindustrie häufig zur Steuerung des Flüssigkeitsflusses in verschiedenen Prozessen wie Mischen, Verpacken und Reinigen eingesetzt. Diese Ventile sind so konzipiert, dass sie die strengen Hygienestandards erfüllen, die in diesen Branchen erforderlich sind.
HVAC-Industrien
Pneumatische Absperrklappen werden in HVAC-Systemen (Heizung, Lüftung und Klimaanlage) verwendet, um den Luft- und Wasserstrom zu regulieren. Bei diesen Anwendungen werden die Ventile zur Steuerung der Temperatur und Luftfeuchtigkeit in verschiedenen Zonen des Gebäudes eingesetzt.
Wasseraufbereitungsanlagen
Pneumatische Absperrklappen werden in Wasseraufbereitungsanlagen eingesetzt, um den Wasser- und Chemikalienfluss in verschiedenen Prozessen wie Filtration, Desinfektion und Sedimentation zu steuern. Diese Ventile sind so konzipiert, dass sie korrosiven Umgebungen standhalten und einen zuverlässigen Betrieb gewährleisten.
Öl- und Gasindustrie
Pneumatische Absperrklappen werden in der Öl- und Gasindustrie eingesetzt, um den Fluss von Flüssigkeiten und Gasen in verschiedenen Prozessen wie Bohren, Raffinieren und Transport zu steuern. Diese Ventile sind so konzipiert, dass sie hohen Drücken und Temperaturen standhalten und einen sicheren und zuverlässigen Betrieb gewährleisten.
Öffnen des Ventils
Um das Ventil zu öffnen, erhält der Aktuator ein Signal vom Steuersystem, das dann Luftdruck auf den Zylinder ausübt. Der Zylinder wandelt diesen Druck in eine lineare Bewegung um, die gegen den Ventilschaft drückt, wodurch sich die Scheibe im Uhrzeigersinn dreht und somit das Ventil geöffnet wird.
Den Fluss regulieren
Sobald das Ventil geöffnet ist, reguliert es den Durchfluss, indem es den Winkel der Scheibe steuert. Die Scheibe kann um bis zu 90 Grad gedreht werden, um das Ventil entweder vollständig zu öffnen oder vollständig zu schließen, oder in jede beliebige Position dazwischen, um einen regulierten Durchfluss zu ermöglichen.
Den Fluss lenken
Die Ventilscheibe kann so gestaltet sein, dass sie den Flüssigkeitsfluss durch die Rohrleitung leitet. Beispielsweise kann die Scheibe so geformt sein, dass sichergestellt wird, dass die Strömung von einer Seite des Ventils zur anderen geleitet wird, wodurch Turbulenzen reduziert und die Auswirkungen der Strömung auf die Rohrleitung minimiert werden.
Schließen des Ventils
Zum Schließen des Ventils erhält der pneumatische Aktor ein weiteres Signal, das daraufhin den Luftdruck im Zylinder reduziert. Die Feder im Inneren des Stellantriebs drückt den Ventilschaft in seine ursprüngliche Position zurück, wodurch sich die Scheibe gegen den Uhrzeigersinn dreht und so das Ventil schließt.
Überwachung
Zusätzlich zur Regulierung des Flüssigkeitsflusses kann das Ventil dem Steuersystem auch Rückmeldung über die Prozessbedingungen geben. Es kann beispielsweise die Position des Ventils, den Druck in der Rohrleitung und die Temperatur anzeigen.
Komponenten der pneumatischen Absperrklappe
Körper
Der Ventilkörper ist das äußere Gehäuse, in dem die anderen Komponenten untergebracht sind. Je nach Anwendung besteht es meist aus Gusseisen, Edelstahl oder Kunststoff.
Rabatt
Die Scheibe ist die flache, kreisförmige Komponente, die den Fluss von Flüssigkeiten, Gasen und Schlämmen reguliert. Es besteht typischerweise aus Metall oder synthetischen Materialien wie PTFE oder EPDM.
Stengel
Der Schaft ist die Komponente, die die Scheibe mit dem Aktuator verbindet. Es steuert die Bewegung der Scheibe und kann für verschiedene Betriebsbedingungen wie hohen Druck oder hohe Temperatur ausgelegt werden.
Aktuator
Der Aktuator ist die Komponente des Ventils, die das Öffnen und Schließen der Scheibe steuert. Es wird typischerweise mit Druckluft oder Gas betrieben und kann ferngesteuert oder manuell bedient werden.
Robben
Die Dichtungen sind die Komponenten, die Leckagen rund um das Ventil verhindern. Sie bestehen typischerweise aus Gummi oder anderen Elastomeren und sind so konzipiert, dass sie den spezifischen Flüssigkeiten oder Gasen, die durch das Ventil strömen, standhalten.
Lager
Lager sind die Komponenten, die den Schaft und die Scheibe stützen und ihnen eine reibungslose Drehung ermöglichen. Sie bestehen meist aus Metall oder Kunststoff und sind auf geringe Reibung ausgelegt, um den Verschleiß zu reduzieren.
Wartung der pneumatischen Absperrklappe
Überprüfen Sie regelmäßig die Ventilsitze
Die Ventilsitze sind für die Abdichtung des Ventils und die Vermeidung von Leckagen verantwortlich. Wenn die Ventilsitze beschädigt oder verschlissen sind, kann es zu Undichtigkeiten kommen. Um Undichtigkeiten vorzubeugen, ist es wichtig, die Ventilsitze regelmäßig auf Verschleiß zu prüfen.
Schmieren Sie das Ventil
Durch die Schmierung der pneumatischen Absperrklappe wird Korrosion verhindert und der Verschleiß der beweglichen Teile verringert. Verwenden Sie ein hochwertiges Schmiermittel, das mit dem Material des Ventils kompatibel ist.
Überprüfen Sie den Aktuator
Der Aktor ist für das Öffnen und Schließen des Ventils verantwortlich. Überprüfen Sie den Stellantrieb regelmäßig auf Anzeichen von Beschädigung oder Verschleiß. Stellen Sie sicher, dass der Antrieb ordnungsgemäß funktioniert, indem Sie ihn regelmäßig testen.
Reinigen Sie den Ventilkörper
Es ist wichtig, das Ventilgehäuse regelmäßig zu reinigen, um die Ansammlung von Sedimenten oder Ablagerungen zu verhindern. Verwenden Sie zum Reinigen des Ventilkörpers ein mildes Reinigungsmittel und Wasser.
Überprüfen Sie die Luftzufuhr
Die Luftversorgung ist für den Betrieb der pneumatischen Absperrklappe unerlässlich. Stellen Sie sicher, dass die Luftzufuhr sauber und trocken ist und dass der Druck im empfohlenen Bereich liegt.
Testen Sie das Ventil
Es ist wichtig, die pneumatische Absperrklappe regelmäßig zu testen, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Testen Sie das Ventil mindestens einmal im Jahr, um sicherzustellen, dass es ordnungsgemäß funktioniert.
Installation
Es ist unbedingt darauf zu achten, dass das Ventil korrekt eingebaut wird. Das Ventil sollte in einer sauberen und trockenen Umgebung installiert werden und keinen extremen Temperaturen, Sonnenlicht oder korrosiven/faulen Gasen ausgesetzt werden.
Betriebsumgebung
Die Betriebsumgebung sollte frei von Hindernissen, Schmutz oder anderen Materialien sein, die den reibungslosen Betrieb des Ventils beeinträchtigen können. Darüber hinaus sollten die Ventile keinem hohen Druck, plötzlichen Druckänderungen oder hohen Durchflussraten ausgesetzt werden, da dies zu Schäden am Ventil führen kann.
Routinewartung
Eine regelmäßige Wartung des Ventils ist für seinen reibungslosen Betrieb und seine lange Lebensdauer unerlässlich. Das Ventil sollte regelmäßig gereinigt und geschmiert werden und alle abgenutzten oder beschädigten Teile sollten umgehend ersetzt werden.
Sicherheitsausrüstung
Stellen Sie stets sicher, dass die Bediener bei der Handhabung und Bedienung des Ventils geeignete Sicherheitsausrüstung tragen. Dazu können Handschuhe, Augen-/Gehörschutz und Atemmasken gehören, um Verletzungen oder den Kontakt mit gefährlichen Partikeln zu verhindern.
Notfall Abschaltung
Das Ventil sollte mit einem Notabschaltmechanismus ausgestattet sein, der im Falle einer Fehlfunktion oder eines Notfalls aktiviert werden kann. Dieser Mechanismus sorgt dafür, dass das Ventil automatisch schließt und so Schäden am System vermieden werden.
Ventilgröße und -typ
Als Erstes müssen Sie die Größe und Art der benötigten Absperrklappe bestimmen. Berücksichtigen Sie die Durchflussrate, den Druck und die Temperatur der von Ihnen verarbeiteten Medien sowie die Rohrgröße und den Verbindungstyp. Absperrklappen gibt es in verschiedenen Größen mit einem Durchmesser von einigen Zoll bis zu mehreren Fuß. Die gebräuchlichsten Arten von Absperrklappen sind Zwischenflansch-, Laschen- und Flanschklappen.
Material
Wählen Sie ein Ventilmaterial, das mit den von Ihnen verarbeiteten Medien kompatibel ist. Zu den gängigen Materialien gehören Edelstahl, Kohlenstoffstahl, Gusseisen und Kunststoff. Faktoren wie Temperatur, Druck und chemische Zusammensetzung der Medien können die Materialwahl beeinflussen.
Ventilantrieb
Ein pneumatischer Antrieb ist eine der beliebtesten Optionen für Absperrklappen. Es nutzt Druckluft zum Öffnen und Schließen des Ventils und eignet sich daher ideal für automatisierte Prozesse. Berücksichtigen Sie die Größe und Art des Stellantriebs, der für einen ordnungsgemäßen Ventilbetrieb erforderlich ist. Aktuatoren sind in verschiedenen Größen erhältlich, von klein bis groß, und können doppeltwirkend oder federrückstellend sein.
Drehmomentanforderungen
Das zum Öffnen und Schließen des Ventils erforderliche Drehmoment ist ein weiterer wichtiger Gesichtspunkt. Stellen Sie sicher, dass Sie ein Ventil mit ausreichend Drehmoment auswählen, um den erforderlichen Druck und die erforderliche Durchflussrate zu bewältigen. Ein unzureichendes Drehmoment kann dazu führen, dass das Ventil nicht vollständig schließt, was zu Leckagen führt, während ein zu hohes Drehmoment zu mechanischen Schäden am Ventil oder Stellantrieb führen kann.
Zertifizierung und Compliance
Überprüfen Sie, ob das Ventil den relevanten Industriestandards entspricht, beispielsweise dem American Petroleum Institute (API) oder der International Standards Organization (ISO). Achten Sie auf Zertifizierungszeichen, um sicherzustellen, dass das Ventil diese Standards erfüllt und für die spezifischen Medien und Bedingungen, unter denen es verwendet wird, geeignet ist.
Instandhaltung und Reparatur
Wählen Sie ein Ventil, das leicht zu warten und zu reparieren ist. Das Ventil sollte über einfache, zugängliche Teile verfügen, die bei Beschädigung oder Verschleiß leicht ausgetauscht werden können. Suchen Sie nach Möglichkeit nach Ventilen, die eine lange Lebensdauer haben und nur minimale Wartung erfordern.
So installieren Sie ein pneumatisches Absperrventil
Bereiten Sie die Materialien vor
Stellen Sie vor der Installation der pneumatischen Absperrklappe sicher, dass Sie über alle erforderlichen Werkzeuge und Materialien verfügen. Dazu gehören die pneumatische Absperrklappe, die Montageteile sowie alle erforderlichen Klebstoffe oder Befestigungselemente. Es ist wichtig, die Empfehlungen des Herstellers für bestimmte Werkzeuge und Materialien zu prüfen, da diese je nach Typ und Marke der pneumatischen Absperrklappe variieren können.
Suchen Sie den Installationsbereich
Identifizieren Sie den Ort, an dem die pneumatische Absperrklappe installiert werden soll, und stellen Sie sicher, dass der Bereich sauber und frei von Schmutz ist. Wenn die pneumatische Absperrklappe in ein Rohr eingebaut wird, stellen Sie sicher, dass das Rohr sauber und frei von Hindernissen oder Verstopfungen ist.
Montieren Sie die pneumatische Absperrklappe
Montieren Sie die pneumatische Absperrklappe, indem Sie Ventilkörper, Oberteil und Sitze ausrichten. Schrauben Sie die Haube auf das Ventilgehäuse und stellen Sie sicher, dass die Haube sicher befestigt ist. Richten Sie die Sitze des Ventilkörpers aus und führen Sie das Rohr oder die Fittings in den Ventilkörper ein.
Installieren Sie die pneumatische Absperrklappe
Installieren Sie die pneumatische Absperrklappe, indem Sie sie am Rohr oder an den Armaturen ausrichten und an der gewünschten Stelle positionieren. Üben Sie Druck auf die pneumatische Absperrklappe aus, um die Sitze zu positionieren und sicherzustellen, dass die Klappe richtig positioniert ist. Befestigen Sie die pneumatische Absperrklappe mit den erforderlichen Klebstoffen oder Befestigungsmitteln und stellen Sie sicher, dass die Klappe eben und lotrecht ist.
Funktionsprinzip: Pneumatische Absperrklappe
Die pneumatische Absperrklappe ist ein manuell betätigtes Ventil, das einen pneumatischen Antrieb verwendet, um den Flüssigkeitsfluss durch ein Rohr oder System zu steuern. Es besteht typischerweise aus einem Ventilkörper, einem Griff, einer Haube und einem pneumatischen Antrieb. Der Ventilkörper ist eine zylindrische Hülle, die den Ventilmechanismus beherbergt, und der Griff ist ein keilförmiges Bauteil, das zum Öffnen und Schließen des Ventils verwendet wird . Die Haube ist ein hülsenartiges Bauteil, das über dem Ventilkörper sitzt und eine Abdichtung zwischen dem Ventilkörper und dem Rohr oder den Armaturen bildet. Der pneumatische Antrieb ist ein zylindrisches Bauteil, das am Ventilkörper befestigt ist und einen Kolben enthält, der durch Druckluft aktiviert wird.
