Pneumatisches Absperrventil aus Waferstahlguss

Produktmodell: D671X-16C
Material des Ventilkörpers: Sphäroguss/WCB/304/316L usw.
Ventilplattenmaterial: 304/316L/2507/1.4529/C958 usw.
Dichtungsmaterial: EPDM/NBR/PTFE/X7 usw.

Anfrage senden

Produkteinführung

Produktmodell	D671X-16C
Ventilkörpermaterial	Sphäroguss/WCB/304/316L usw.
Ventilplattenmaterial	304/316L/2507/1.4529/C958 usw.
Dichtungsmaterial	EPDM/NBR/PTFE/X7 usw.
Ventilschaftmaterial	2r13/304/316 usw.
Druckniveau	PN10, PN16, 150LB usw.
Temperatur verwenden	Je nach maximaler Temperatur des Dichtungsmaterials kann es unter 200 Grad gewählt werden
Fahrmodus	AT doppeltwirkend/ATE einfachwirkend, optional
Zubehör	Filter, Rückmelder, Magnetventil, Handantrieb, Stellungsregler, optional

Produktdetailpräsentation

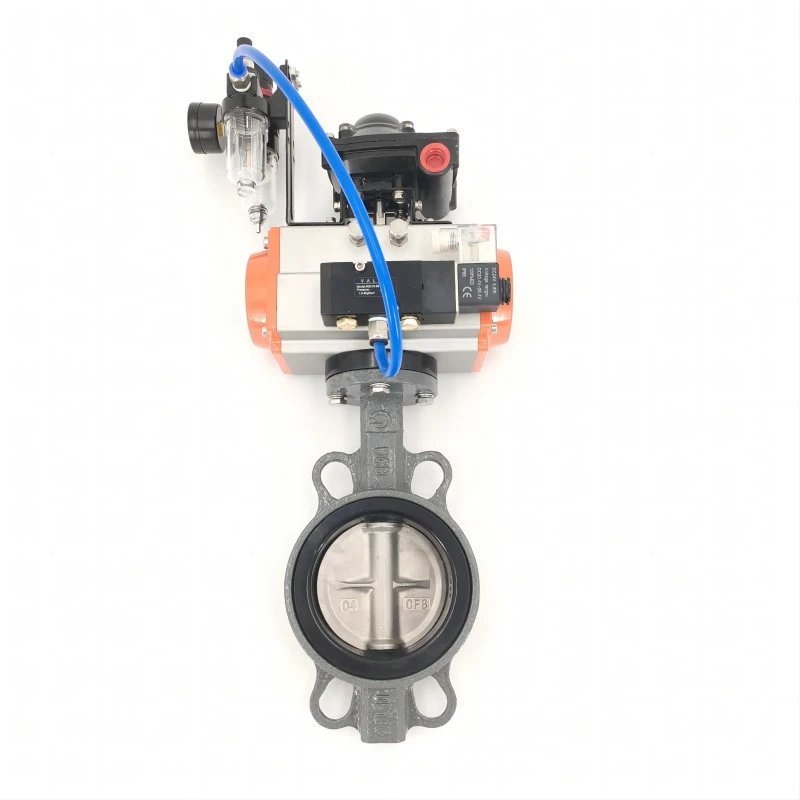

Pneumatic wafer type cast steel butterfly valve back

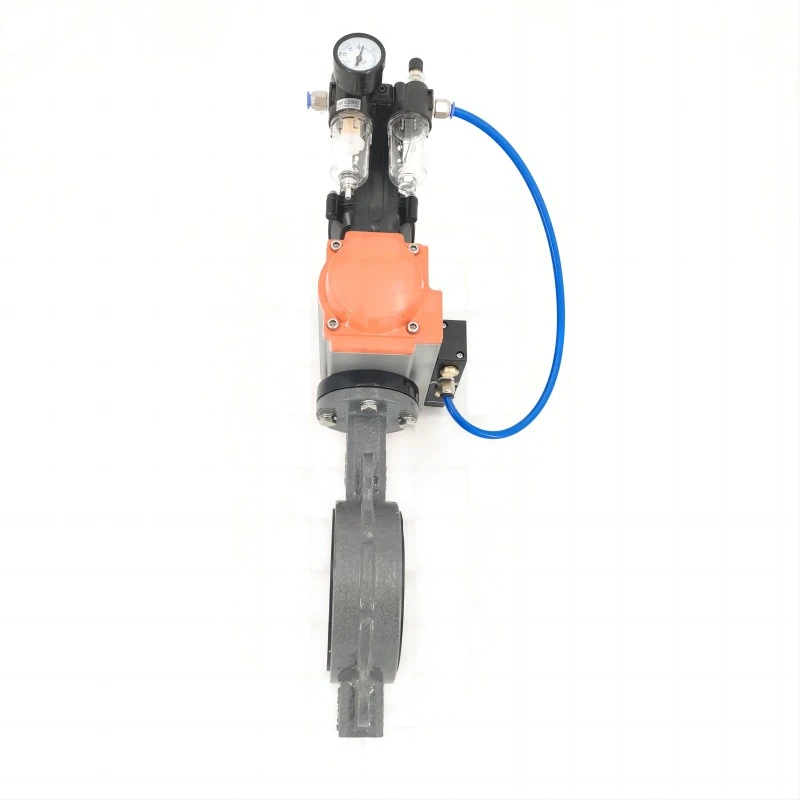

Pneumatic wafer type cast steel butterfly valve show

Arbeitsmechanismus

Wenn einem pneumatischen Antrieb Druckluft zugeführt wird, bewegt sich ein Kolben im Inneren des Antriebs und wandelt die lineare Bewegung in eine Drehbewegung um. Diese Drehung wird über den Ventilschaft auf die Scheibe übertragen und bewirkt, dass diese sich öffnet oder schließt. Der Grad der Drehung der Scheibe steuert den Durchfluss durch das Ventil. Die präzise Steuerung durch pneumatische Antriebe ermöglicht eine genaue Durchflussregulierung, die in vielen industriellen Prozessen von entscheidender Bedeutung ist.

Warum das pneumatische Wafer-Absperrventil aus Stahlguss zuverlässiger ist

1. Stabile Konstruktion

Materialbeständigkeit: Für den Körper des pneumatischen Wafer-Stahlguss-Absperrventils wird Gussstahl verwendet, der eine hohe Festigkeit und Haltbarkeit aufweist. Da Gussstahl hohen Temperaturen und Drücken standhält, eignet er sich perfekt für raue Industrieumgebungen. Es werden hochwertige Materialien verwendet, um sicherzustellen, dass das Ventil anspruchsvollen Bedingungen standhält, ohne zu brechen oder sich zu verformen.
Korrosionsbeständigkeit: In Betrieben, in denen das Ventil korrosiven Flüssigkeiten oder rauen Umweltbedingungen ausgesetzt ist, ist die außergewöhnliche Korrosionsbeständigkeit von Gussstahl von entscheidender Bedeutung. Diese Beständigkeit garantiert einen stabilen Betrieb über die Zeit und erhöht die Lebensdauer des Ventils.

2. Präzises Durchflussmanagement

Vierteldrehungsverfahren: Aufgrund der Konstruktion des Ventils kann sich die Scheibe um 90 Grad von vollständig geöffnet bis vollständig geschlossen bewegen, also eine Vierteldrehung. Diese unkomplizierte Technologie gewährleistet eine zuverlässige Leistung durch präzise Steuerung des Flüssigkeitsflusses und Verringerung der Leckagegefahr.
Sicherer Verschluss: Bei geschlossenem Ventil sorgt der Ventilsitz, der häufig aus robustem Elastomer besteht, für eine dichte Abdichtung. Diese dichte Abdichtung verhindert Leckagen auch bei hohem Druck und erhöht so die Zuverlässigkeit des Ventils.
