Absperrklappe
Was ist eine Absperrklappe?
Eine Absperrklappe ist eine Art Vierteldrehungsventil, das zur Regulierung des Durchflusses oder Drucks einer Flüssigkeit oder eines Gases verwendet wird. Es besteht aus einer flachen kreisförmigen Scheibe, die auf einer Welle montiert ist und entweder mit einem Griff oder einem Stellantrieb gedreht werden kann. Wenn die Scheibe senkrecht zur Flüssigkeitsströmung gedreht wird, blockiert sie die Strömung vollständig, während das Ventil bei paralleler Drehung zur Strömung vollständig geöffnet ist. Ein Vorteil von Absperrklappen besteht darin, dass sie leicht und kompakt sind und sich daher ideal für Anwendungen mit begrenztem Platzangebot eignen.
Vorteile der Absperrklappe
Leicht und kompakt
Absperrklappen eignen sich hervorragend für verschiedene Anwendungen, da sie sehr leicht sind und eine angemessene Durchflusskontrolle in einem kompakten Design bieten. Für extremere Flüssigkeitsverarbeitung sollten Sie im Allgemeinen ein Ventil mit Metallsitz verwenden, während für Anwendungen mit niedrigen Drücken und Temperaturen eine Absperrklappe mit weichem Sitz am besten geeignet ist. Die Schmetterlingsscheibe nimmt wenig Platz ein, bietet aber ausreichend Festigkeit für die meisten Pumpensysteme.
Einfach und kostengünstig
Absperrklappen sind sehr einfach aufgebaut und erfordern nur minimalen Wartungsaufwand. Sie sind einfach zu installieren und zu bedienen. Außerdem sind sie in der Regel deutlich günstiger als ein Kugelhahn gleicher Größe. Sie benötigen für einen effektiven Betrieb kein großes Drehmoment und können für einen energieeffizienten Betrieb automatisiert werden.
Schnell und effizient
Der Drehradius von 90-Grad ermöglicht eine schnelle Abdichtung bei Betätigung, was eine genauere Durchflusskontrolle mit minimalem Aufwand zum Ein- und Ausschalten des Ventils ermöglicht. Es kommen verschiedene Absperrklappen in Betracht, darunter Null-Offset, Doppel-Offset und Dreifach-Offset. Der Druck bestimmt normalerweise, welchen Typ Sie benötigen. Je höher der Offset, desto mehr Druck verträgt das Ventil.
Druckkontrolle
Neben der präzisen Durchflussregelung eignen sich Absperrklappen hervorragend zur Druckregelung. Sie erfahren während des Betriebs einen minimalen Druckabfall, bevor die Flüssigkeiten nach dem Verlassen des Ventils schnell wieder Energie gewinnen. Dadurch läuft das Pumpensystem effizient und mit konstanten Flüssigkeitsdrücken.
Warum uns wählen?
Gute Qualität
Unsere Produkte werden nach sehr hohen Standards unter Verwendung der besten Materialien und Herstellungsverfahren hergestellt oder ausgeführt.
24h Online-Service
Wir versuchen, innerhalb von 24 Stunden auf alle Anliegen zu reagieren und unsere Teams stehen Ihnen in Notfällen jederzeit zur Verfügung.
Qualitätskontrolle
Wir verfügen über professionelles Personal, das den Produktionsprozess überwacht, die Produkte prüft und sicherstellt, dass das Endprodukt den erforderlichen Qualitätsstandards, Richtlinien und Spezifikationen entspricht.
Reichhaltige Erfahrung
Unser erfahrenes Personal ist einer strengen Qualitätskontrolle und einem aufmerksamen Kundenservice verpflichtet und steht Ihnen jederzeit zur Verfügung, um Ihre Anforderungen zu besprechen und die vollständige Kundenzufriedenheit sicherzustellen.

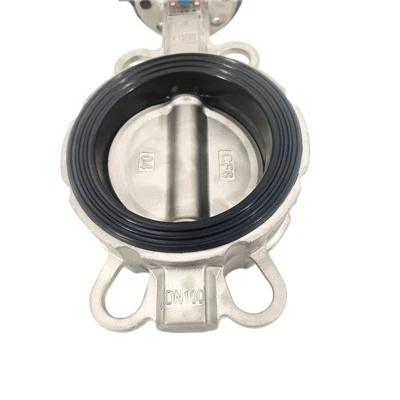

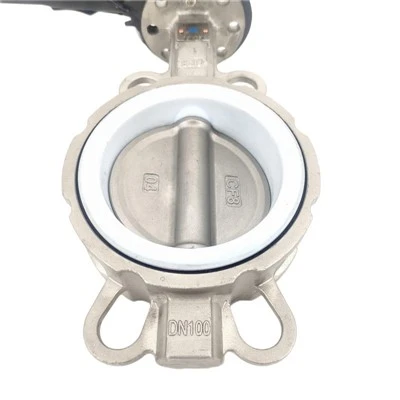

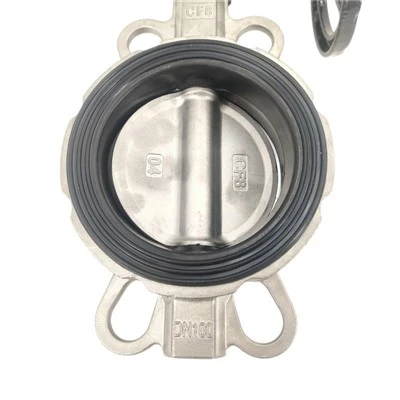

Wafer-Absperrklappe
Dies ist die gebräuchlichste Art von Absperrklappe, die in verschiedenen Branchen weit verbreitet ist. Es hat einen waferförmigen Körper, der zwischen zwei erhabene Flansche passt. Das Ventil wird durch die Flansche an Ort und Stelle gehalten und ist für Anwendungen konzipiert, die eine dichte Abdichtung mit minimaler Leckage erfordern.
Lug-Absperrklappe
Dieser Ventiltyp weist Nasen oder Gewindelöcher auf, die aus dem Ventilkörper herausragen. Mithilfe der Laschen wird das Ventil an der Rohrleitung verschraubt, sodass das Ventil bei Bedarf einfach installiert und entfernt werden kann.
Doppelt versetzte Absperrklappe
Sie wird auch als Hochleistungs-Absperrklappe bezeichnet und verfügt über eine Scheibe, die von der Mittellinie des Ventilkörpers versetzt ist. Diese Konstruktion reduziert die Reibung zwischen der Scheibe und dem Sitz, sodass das Ventil eine dichte Abdichtung erreicht und gleichzeitig weniger Kraft zum Betätigen benötigt.
Dreifach versetzte Absperrklappe
Dieser Ventiltyp ist für kritische Anwendungen wie Hochdruck- und Hochtemperaturanwendungen konzipiert. Die Scheibe ist absichtlich von der Mittellinie des Ventilkörpers versetzt und außerdem um ihre Achse geneigt. Dieses Design gewährleistet eine dichte Abdichtung, hohe Haltbarkeit und minimale Leckage.
Material der Absperrklappe
Absperrklappen können aus einer Vielzahl von Materialien hergestellt werden, darunter Gusseisen, Sphäroguss, Edelstahl, PVC und Kohlenstoffstahl. Das gewählte Material hängt von der Anwendung und der Umgebung ab, in der das Ventil eingesetzt wird. Gusseisen ist aufgrund seiner Haltbarkeit und geringen Kosten ein häufig verwendetes Material für Absperrklappen, während Edelstahl häufig in Anwendungen verwendet wird, bei denen Korrosionsbeständigkeit erforderlich ist. PVC wird häufig in Anwendungen verwendet, bei denen chemische Beständigkeit wichtig ist, während Kohlenstoffstahl in Hochdruck- und Hochtemperaturanwendungen verwendet wird.
Wasseraufbereitungsanlagen
Absperrklappen werden häufig in Wasseraufbereitungsanlagen eingesetzt, um den Wasserfluss im Aufbereitungsprozess zu steuern. Das Ventil wird verwendet, um den Fluss von Chemikalien wie Chlor zu regulieren, die die Anlage zur Aufbereitung des Wassers benötigt.
HVAC-Systeme
Absperrklappen werden in Heizungs-, Lüftungs- und Klimaanlagen (HLK) zur Regulierung des Luft- und Wasserstroms eingesetzt. Das Ventil reguliert die Temperatur im System und steuert den Luft- oder Wasserfluss, um das gewünschte Temperaturniveau aufrechtzuerhalten.
Prozessindustrien
Absperrklappen werden häufig in der chemischen, petrochemischen und pharmazeutischen Industrie eingesetzt, um den Durchfluss von Flüssigkeiten und Gasen zu steuern. Es besteht aus korrosionsbeständigen Materialien, die stark korrosiven Substanzen standhalten.
Nahrungsmittelindustrie
In der Lebensmittelindustrie werden Absperrklappen bei verschiedenen Vorgängen eingesetzt, unter anderem zur Steuerung des Flusses von Flüssigkeiten oder Gasen, zur Steuerung von Temperatur- und Druckniveaus während der Verarbeitung und zur Verhinderung von Produktkontaminationen.
Marine- und Schiffbauindustrie
Absperrklappen werden in der Schifffahrts- und Schiffbauindustrie eingesetzt, um den Fluss von Flüssigkeiten und Gasen im Schiff zu steuern. Es hilft, das Austreten von Flüssigkeiten oder Gasen zu verhindern und reguliert den Flüssigkeitsdruck während des Betriebs.
Casting
Der erste Schritt des Prozesses besteht darin, den Ventilkörper und die Klappenscheibe zu gießen. Dies kann je nach Anwendung mit unterschiedlichen Materialien wie Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl oder Aluminiumbronze erfolgen.
Bearbeitung
Nach dem Gießen werden der Ventilkörper und die Ventilscheibe mithilfe einer Drehmaschine, einer Fräsmaschine oder einer anderen Bearbeitungsausrüstung gemäß den erforderlichen Spezifikationen bearbeitet. Durch die Bearbeitung wird sichergestellt, dass Ventilkörper und Ventilscheibe glatte und gleichmäßige Oberflächen für optimale Leistung aufweisen.
Montage
Sobald der Ventilkörper und die Ventilscheibe bearbeitet wurden, werden sie mit anderen Komponenten wie Schaft, Sitz und Betätigungselementen zusammengebaut, die eine Fernsteuerung des Ventils ermöglichen.
Testen
Nach der Montage wird das Ventil mehreren Tests unterzogen, um sicherzustellen, dass es die erforderlichen Standards für Festigkeit, Haltbarkeit und Leistung erfüllt. Diese Tests können hydrostatische Drucktests, Dichtheitstests und Funktionstests umfassen.
Abschluss
In der letzten Phase des Prozesses wird das Ventil mit Lackierung, Beschichtung oder anderen Oberflächenbehandlungen zum Schutz vor Korrosion fertiggestellt.
Komponenten der Absperrklappe
Körper
Der Körper einer Absperrklappe ist die Hauptstruktur, in der alle anderen Komponenten untergebracht sind. Es soll eine zuverlässige und leckagesichere Abdichtung zwischen Ventil und Rohrleitung gewährleisten. Absperrklappen können aus verschiedenen Gehäusematerialien wie Gusseisen, Edelstahl oder PVC bestehen.
Rabatt
Die Scheibe ist eine kreisförmige Platte, die in der Mitte des Körpers positioniert ist. Es ist so konzipiert, dass es sich im Körper dreht und den Flüssigkeitsfluss durch das Ventil steuert. Die Scheibe kann aus verschiedenen Materialien wie Edelstahl, Aluminium oder Kunststoff bestehen.
Stengel
Der Schaft ist ein langer, schmaler Stab, der mit der Mitte der Scheibe verbunden ist und sich außerhalb des Ventilkörpers erstreckt. Der Schaft dient dazu, die Scheibe zu drehen, wenn das Ventil geöffnet oder geschlossen wird. Der Schaft kann manuell oder automatisch über einen Aktuator betätigt werden.
Sitz
Der Sitz ist ein ringförmiges Bauteil, das sich auf der Innenseite des Ventilkörpers um die Scheibe herum befindet. Es ist so konzipiert, dass es bei geschlossenem Ventil eine dichte Abdichtung gewährleistet und verhindert, dass Flüssigkeit durch das Ventil austritt.
Aktuator
Der Aktuator ist ein externes Gerät, das zur Steuerung der Ventilstellung dient. Dabei kann es sich um einen manuellen Hebel oder ein Rad oder um ein automatisches Gerät wie einen elektrischen oder pneumatischen Aktuator handeln. Der Aktuator wird verwendet, um den Schaft zu drehen und das Öffnen und Schließen der Scheibe zu steuern.
Lager
Bei den Lagern handelt es sich um kleine Bauteile, die sich oben und unten am Vorbau befinden. Sie bieten Halt und Stabilität für den Schaft und ermöglichen eine reibungslose Drehung im Ventilkörper.
Wartung der Absperrklappe
Regelmäßige Inspektion
Der erste Schritt zur Wartung Ihrer Absperrklappe ist die Durchführung einer regelmäßigen Inspektion. Überprüfen Sie den Ventilkörper, die Scheibe und den Schaft auf Undichtigkeiten, Korrosion oder Beschädigungen. Überprüfen Sie die Dichtungen auf Verschleiß. Stellen Sie sicher, dass sich das Ventil noch in der richtigen Position befindet und dass die Schrauben und Muttern fest sitzen.
Schmierung
Die richtige Schmierung ist für die optimale Leistung jedes Ventils von entscheidender Bedeutung. Stellen Sie sicher, dass der Schaft, die Sitze und die Lager des Ventils mit einem hochwertigen Schmiermittel gut geschmiert sind, um die Reibung zu reduzieren. Vermeiden Sie jedoch eine übermäßige Schmierung des Ventils, da dies zu Verstopfungen und Schäden am System führen kann. Überprüfen Sie die Empfehlungen des Herstellers für das richtige Schmiermittel.
Reinigung
Regelmäßige Reinigung trägt dazu bei, das Ventil frei von Schmutz und Ablagerungen zu halten, die zu Reibung und Leistungseinbußen führen können. Stellen Sie sicher, dass Sie zur Reinigung des Ventils je nach Material des Ventils ein geeignetes Reinigungsmittel verwenden. Vermeiden Sie die Verwendung von Scheuermitteln, die die Ventiloberfläche zerkratzen oder beschädigen könnten.
Austausch der Dichtung
Mit der Zeit verschleißen Ventildichtungen und Dichtungen. Ersetzen Sie diese Dichtungen durch hochwertige Ersatzteile, um die Integrität des Ventils zu erhalten und Leckagen zu verhindern. Die Häufigkeit des Austauschs hängt von der Ventilanwendung und den Betriebsbedingungen ab.
Routinewartung
Die regelmäßige Wartung Ihres Ventils ist unerlässlich, um die optimale Leistung aufrechtzuerhalten. Überprüfen Sie regelmäßig die Funktion des Ventils und ersetzen Sie beschädigte oder defekte Teile sofort. Ein defektes Ventil kann zu erheblichen Schäden an Ihrem System führen.
Auswahl des richtigen Materials
Absperrklappen können aus verschiedenen Materialien wie Kohlenstoffstahl, Edelstahl, Eisen, Aluminium oder Kunststoff hergestellt werden. Das ausgewählte Material sollte mit der geförderten Flüssigkeit sowie deren Betriebstemperatur und -druck kompatibel sein.
Richtige Installation
Das Ventil sollte in der richtigen Position und mit der richtigen Ausrichtung installiert werden. Um eine übermäßige Belastung der Armatur zu verhindern, sind die notwendigen Verankerungs- und Stützhalterungen vorzusehen. Durch eine ordnungsgemäße Installation wird außerdem sichergestellt, dass der Ventilteller oder -schaft nicht blockiert oder behindert wird.
Richtige Wartung
Um die ordnungsgemäße Funktion von Absperrklappen sicherzustellen, ist eine regelmäßige Wartung unerlässlich. Die Dichtflächen und die Scheibe sollten regelmäßig auf Schäden oder Verschleiß überprüft werden. Das Ventil sollte regelmäßig gereinigt werden, um die Ansammlung von Schmutz oder Verunreinigungen zu verhindern, die seine Leistung beeinträchtigen können.
Schutz vor der Umwelt
Absperrklappen sollten vor Umwelteinflüssen geschützt werden, um Schäden durch Witterungseinflüsse, Einwirkung von Chemikalien oder anderen Verunreinigungen zu vermeiden. Um das Ventil vor Elementen zu schützen, die zu Korrosion oder anderen Schäden führen können, sollten Gehäuse und Abdeckungen installiert werden.
Richtige Größe
Absperrklappen sollten entsprechend der Anwendung dimensioniert sein, um eine ordnungsgemäße Durchflusskontrolle zu gewährleisten und den Aufbau von übermäßigem Druck und übermäßiger Belastung des Ventils zu verhindern.
Kompatibilität mit der Flüssigkeit
Die Absperrklappe muss mit der geförderten Flüssigkeit kompatibel sein. Die Verwendung des falschen Materials oder der falschen Konfiguration kann zu Korrosion, Verschmutzung oder chemischen Reaktionen führen, die den Verschleiß beschleunigen und das Ventil beschädigen können.
Ordnungsgemäßer Betrieb
Das Ventil sollte innerhalb der angegebenen Temperatur- und Druckwerte betrieben werden. Das Überschreiten dieser Grenzwerte kann zu Schäden am Ventil oder seinen Komponenten führen. Darüber hinaus sollte das Ventil nicht gewaltsam geöffnet oder geschlossen werden, da dies zu Schäden an den Ventilkomponenten führen kann.
So wählen Sie eine Absperrklappe aus
Ventilgröße
Das erste, was Sie berücksichtigen müssen, ist die Größe des benötigten Ventils. Sie sollten ein Ventil wählen, das der Größe Ihrer Rohrleitung und der Durchflussrate Ihres Prozesses entspricht. Wenn das Ventil zu klein ist, wird der Durchfluss eingeschränkt und ein Druckabfall verursacht. Wenn das Ventil zu groß ist, erhöht es die Installationskosten und ermöglicht möglicherweise keine genaue Steuerung des Durchflusses.
Material
Absperrklappen gibt es in verschiedenen Materialien, darunter Edelstahl, Gusseisen und PVC. Ihre Wahl des Materials hängt von der Art der zu kontrollierenden Flüssigkeit oder des Gases sowie von der Temperatur und dem Druck des Prozesses ab. Beispielsweise ist Edelstahl eine beliebte Wahl für Hochtemperaturanwendungen, während PVC häufig für Niedertemperaturanwendungen verwendet wird.
Disc-Typ
Die Scheibe ist der Teil der Absperrklappe, der den Flüssigkeitsfluss steuert. Es gibt zwei Haupttypen von Discs: Single-Offset und Double-Offset. Single-Offset-Scheiben werden häufiger verwendet und sind in der Regel kostengünstiger. Doppelt versetzte Scheiben bieten jedoch eine bessere Abdichtung und sind verschleißfester.
Verbindungen beenden
Absperrklappen sind mit verschiedenen Endanschlüssen erhältlich, darunter Flansch-, Gewinde- und Schweißanschlüsse. Sie sollten einen Endanschluss wählen, der zu dem von Ihnen verwendeten Rohrleitungssystem passt und eine sichere und zuverlässige Verbindung gewährleistet.
Betätigung
Absperrklappen können manuell oder durch einen Stellantrieb betätigt werden. Ein Aktuator ist ein elektrisches, pneumatisches oder hydraulisches Gerät, das das Ventil automatisch öffnet und schließt. Für welchen Antriebstyp Sie sich entscheiden, hängt von Ihren spezifischen Anforderungen ab, wie z. B. der Geschwindigkeit und Präzision der Ventilbetätigung.
Anwendung
Abschließend sollten Sie die konkrete Anwendung berücksichtigen, für die Sie die Absperrklappe benötigen. Wenn Sie beispielsweise eine Absperrklappe für die Lebensmittelverarbeitung verwenden, sollte diese aus von der FDA zugelassenen Materialien bestehen und ein hygienisches Design haben. Wenn Sie eine Absperrklappe für die chemische Verarbeitung verwenden, sollte diese gegen chemische Korrosion beständig sein und Umgebungen mit hohem Druck und hohen Temperaturen standhalten.
So installieren Sie eine Absperrklappe
Bereiten Sie die Materialien vor
Stellen Sie vor dem Einbau einer Absperrklappe sicher, dass Sie über alle erforderlichen Materialien und Werkzeuge verfügen. Dazu gehören die Absperrklappe selbst, das Rohr oder die Formstücke, die Montageteile sowie die erforderlichen Klebstoffe oder Befestigungselemente. Es ist wichtig, die Empfehlungen des Herstellers für bestimmte Materialien und Werkzeuge zu prüfen, da diese je nach Typ und Marke der Absperrklappe variieren können.
Installieren Sie die Absperrklappe
Installieren Sie die Absperrklappe, indem Sie sie am Rohr oder den Fittings ausrichten und an der gewünschten Stelle positionieren. Üben Sie Druck auf die Absperrklappe aus, um die Sitze zu fixieren und sicherzustellen, dass die Klappe richtig positioniert ist. Befestigen Sie die Absperrklappe mit den erforderlichen Klebstoffen oder Befestigungsmitteln und stellen Sie sicher, dass die Klappe eben und lotrecht ist.
Suchen Sie den Installationsbereich
Identifizieren Sie den Ort, an dem die Absperrklappe installiert werden soll, und stellen Sie sicher, dass der Bereich sauber und frei von Schmutz ist. Wenn die Absperrklappe in ein Rohr eingebaut wird, stellen Sie sicher, dass das Rohr sauber und frei von Hindernissen oder Verstopfungen ist.
Montieren Sie die Absperrklappe
Montieren Sie die Absperrklappe, indem Sie das Ventilgehäuse, den Griff und die Sitze ausrichten. Schrauben Sie den Griff auf das Ventilgehäuse und stellen Sie sicher, dass der Griff sicher befestigt ist. Richten Sie die Sitze des Ventilkörpers aus und führen Sie das Rohr oder die Fittings in den Ventilkörper ein.
Funktionsprinzip der Absperrklappe
1.Es besteht typischerweise aus einem Ventilkörper, einem Griff, einem Sitz und einem Rohr oder Formstücken. Der Ventilkörper ist eine zylindrische Hülle, die den Ventilmechanismus beherbergt, und der Griff ist ein keilförmiges Bauteil, das zum Öffnen und Schließen des Ventils verwendet wird. Der Sitz ist ein Gummi- oder Metallring, der im Inneren des Ventilkörpers sitzt und eine Abdichtung zwischen dem Ventilkörper und dem Rohr oder den Fittings bildet.
2. Wenn der Griff gedreht wird, dreht er die keilförmige Komponente, die wiederum die Sitze dreht. Dadurch öffnet sich das Ventil und die Flüssigkeit kann durch das Rohr oder die Armaturen fließen. Wenn der Griff gedreht wird, erhöht sich der Druck auf die Sitze, was dazu beiträgt, eine dichte Abdichtung zwischen dem Ventilgehäuse und dem Rohr oder den Fittings aufrechtzuerhalten. Wenn der Griff in die entgegengesetzte Richtung gedreht wird, verringert sich der Druck auf die Sitze, wodurch das Ventil geschlossen werden kann. Die Absperrklappe ist als wartungsarme und kostengünstige Lösung zur Steuerung des Flüssigkeitsflusses in einer Vielzahl von Anwendungen konzipiert, einschließlich Wasserversorgungs-, Entwässerungs- und HVAC-Systemen.
Zertifizierungen
Unsere Fabrik
Das Unternehmen verfügt über eine Gesamtfläche von mehr als 3.000 Quadratmetern. Es gibt mehr als 50 Mitarbeiter und alle Arten von hervorragenden großen und mittelgroßen Hauptproduktionsanlagen sowie Hauptkontroll- und Prüfgeräten und -instrumenten.
