Einfachwirkendes pneumatisches Klemm-Absperrventil mit weicher Rückseite

Produktmodell: RD671X-16Q
Material des Ventilkörpers: Sphäroguss/WCB/304/316L usw.
Ventilplattenmaterial: 304/316L/2507/1.4529/C958 usw.
Dichtungsmaterial: EPDM/NBR/PTFE/X7 usw.

Anfrage senden

Produkteinführung

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Produktmodell	RD671X-16Q
Ventilkörpermaterial	Sphäroguss/WCB/304/316L usw.
Ventilplattenmaterial	304/316L/2507/1.4529/C958 usw.
Dichtungsmaterial	EPDM/NBR/PTFE/X7 usw.
Ventilschaftmaterial	2r13/304/316 usw.
Druckniveau	PN10, PN16, 150LB usw.
Temperatur verwenden	Je nach maximaler Temperatur des Dichtungsmaterials kann es unter 200 Grad gewählt werden
Fahrmodus	AT doppeltwirkend/ATE einfachwirkend, optional
Zubehör	Filter, Rückmelder, Magnetventil, Handantrieb, Stellungsregler, optional

Warenpräsentation

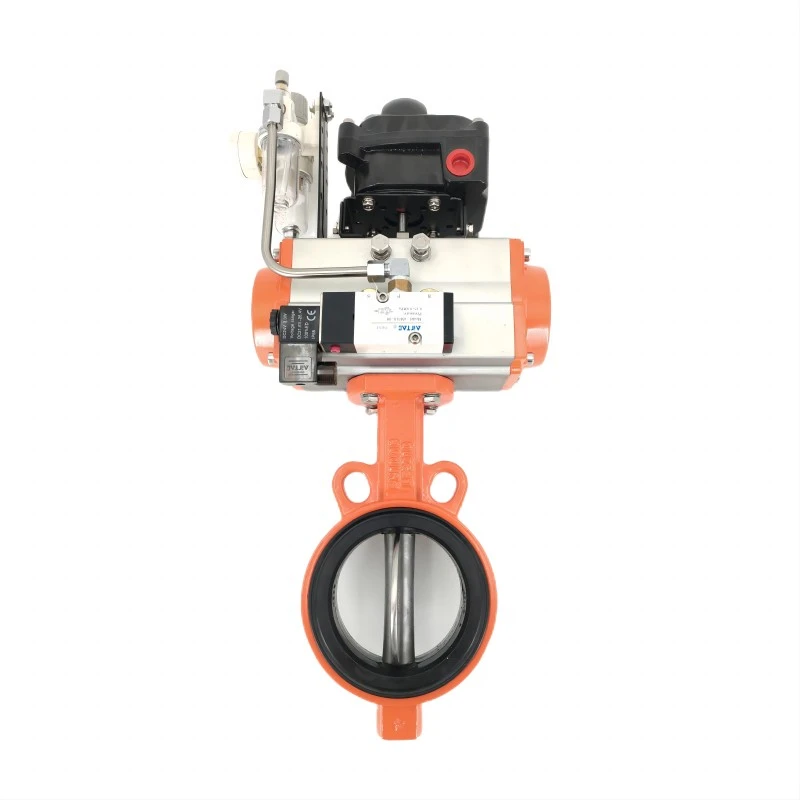

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

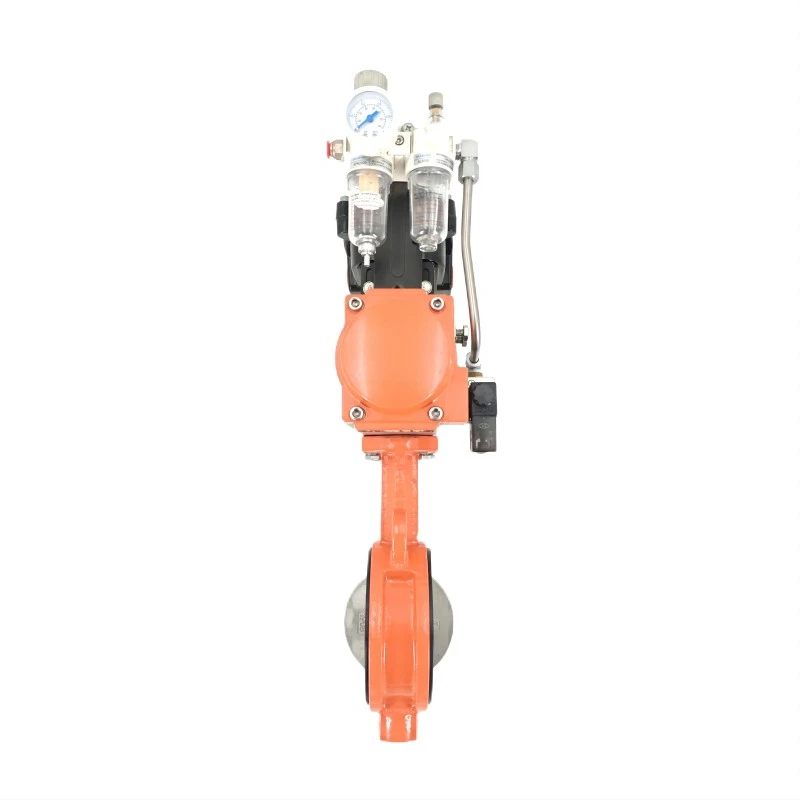

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

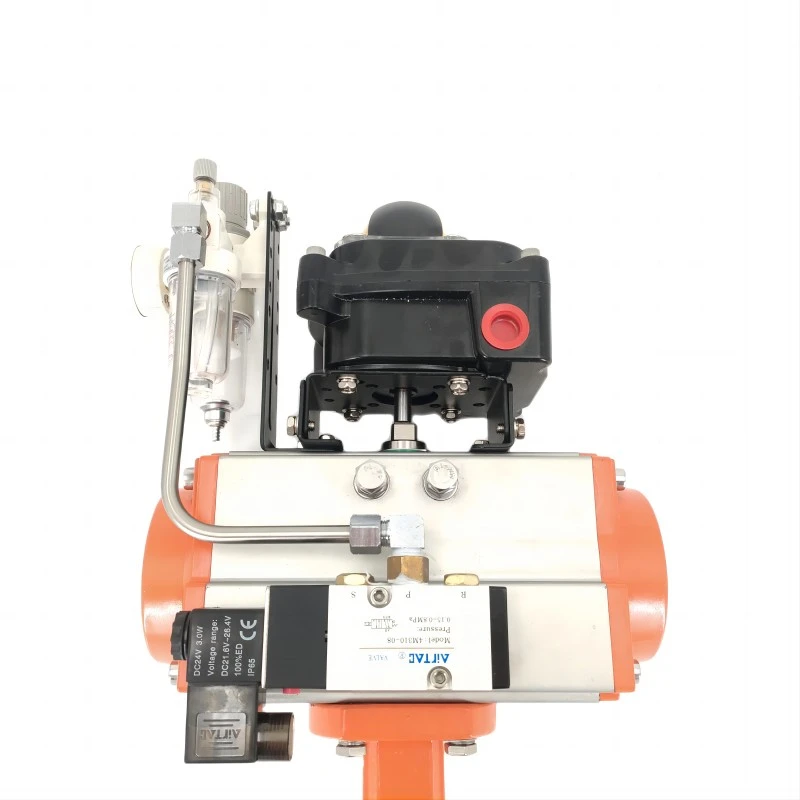

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

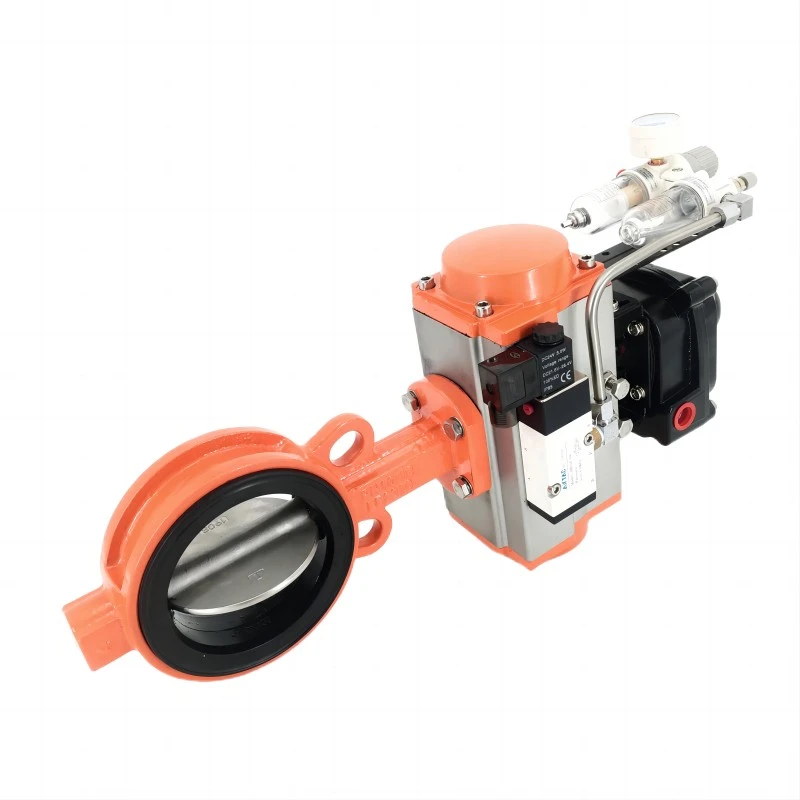

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

Produktdetailpräsentation

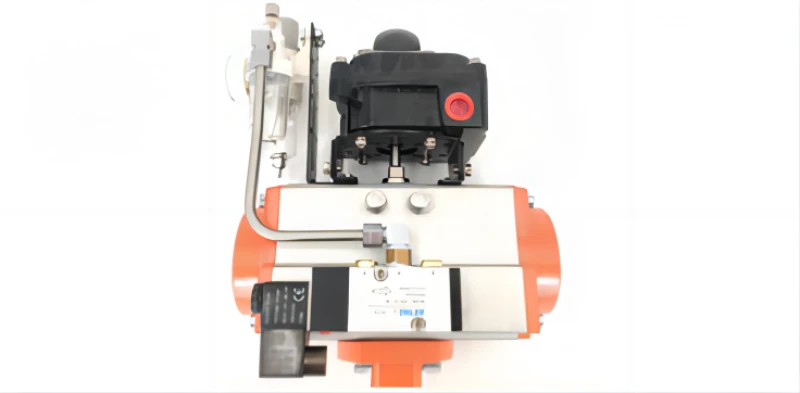

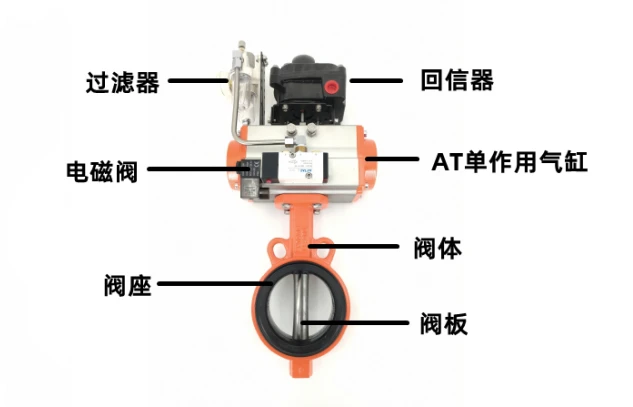

Fahren

AT einfachwirkender pneumatischer Antrieb
Inklusive Rückmelder, Filter, Magnetventil
Gehäuse aus Aluminiumlegierung, langlebig

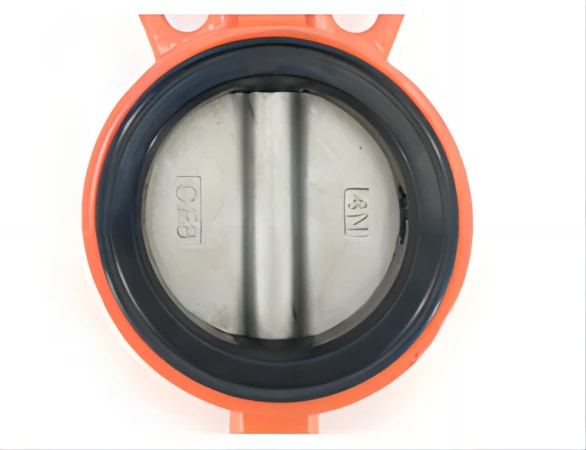

Dichtungsmaterial, Ventilplatte, Ventilsitz

Die EPDM-Dichtung weist eine gute Dichtleistung, Verschleißfestigkeit und leichte Korrosionsbeständigkeit auf.

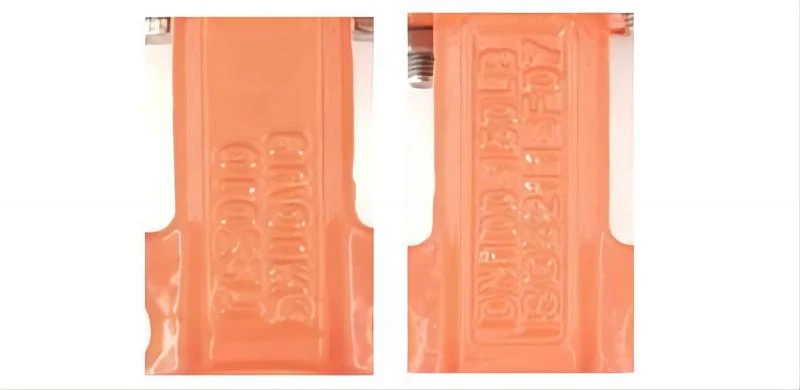

Schwerer, massiver Ventilkörper nach nationalem Standard, robust und langlebig
Klarer Guss, hochwertige Lackierung
Stiftlose Ventilplatte, verhindert Korrosion am Stift

Anschlussstandard

Nationale Norm PN10/PN16
Amerikanischer Standard 150LB
Japanischer Standard 5K/10K

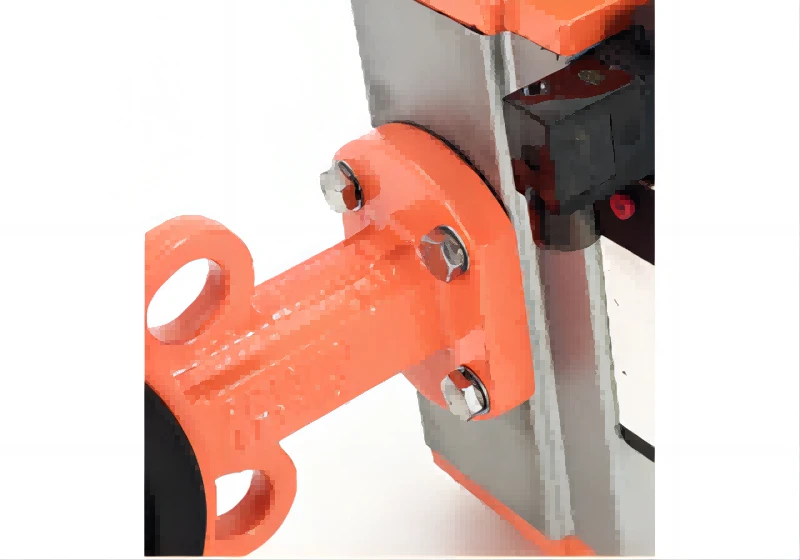

Verbindungselemente

Die Befestigungselemente bestehen aus Edelstahl 201
Korrosionsbeständig und langlebig

Vorteile der Softback-Absperrklappe

1. Ventilsitz
Im Vergleich zum Ventilsitz eines gewöhnlichen Absperrventils ist der Ventilsitz eines Softback-Absperrventils sehr leicht zu zerlegen
Keine großen Maschinen erforderlich, nur Handarbeit und ein Schraubenzieher sind erforderlich
2. Drehmoment
Im Vergleich zum Ventilsitz eines gewöhnlichen Absperrventils ist das Drehmoment eines Softback-Absperrventils geringer
3. Kosten
Weichdichtende Absperrklappen werden in der Regel aufgrund von Gummialterung oder Gummiverschleiß ausgetauscht.
Das gesamte Ventil
Aber weiche zurück Schmetterlingsventile müssen nur den Ventilsitz und das Ventil ersetzen, um wiederverwendet zu werden, stark reduziert
Kundenkosten
4. Verbindungsstandard
Der obere Flansch entspricht dem Verbindungsstandard 5211, der für den Einsatz im In- und Ausland geeignet ist.
5. Ventilschaft
Die Absperrklappen der Softback-Serie sind alle mit einer Vierkantwelle im 45-Grad-Winkel verbunden, und der Ventilschaft wird gleichmäßiger beansprucht
Deutliche Erhöhung der Lebensdauer
