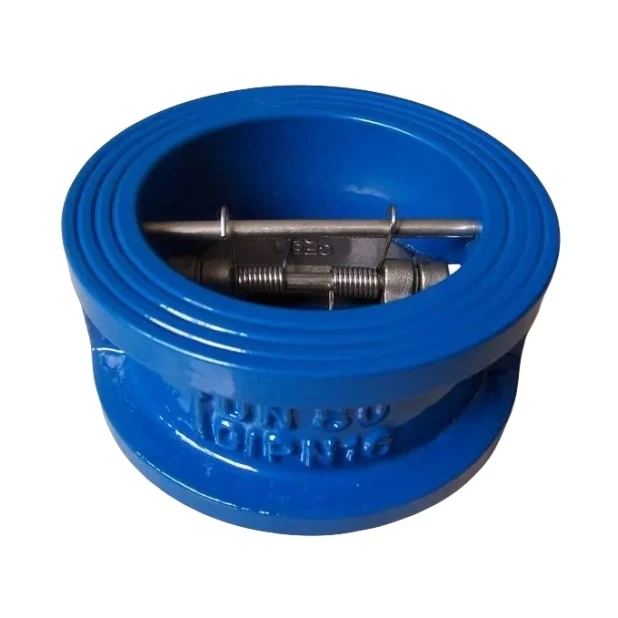

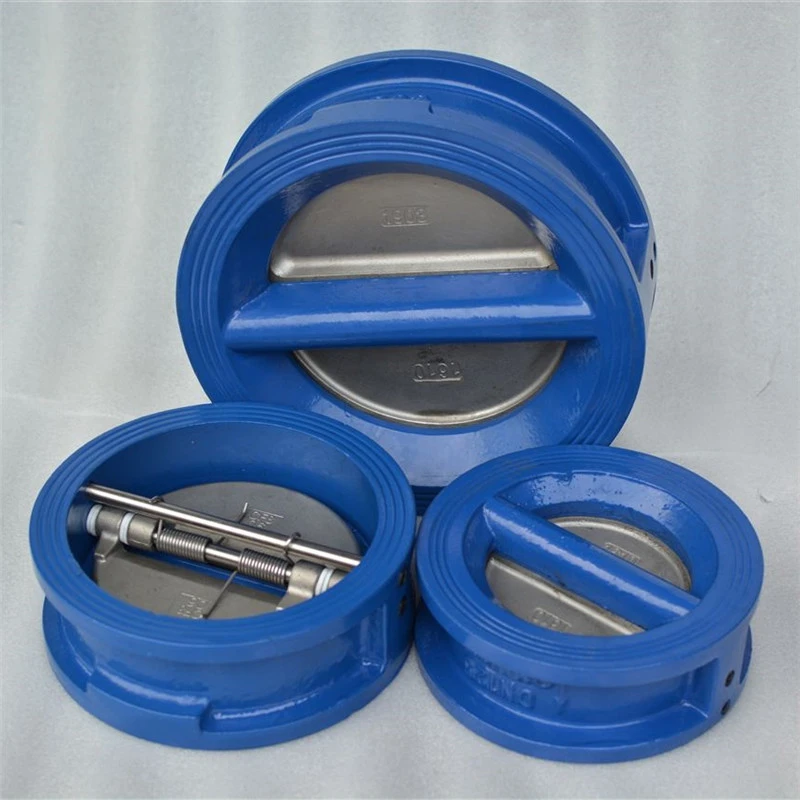

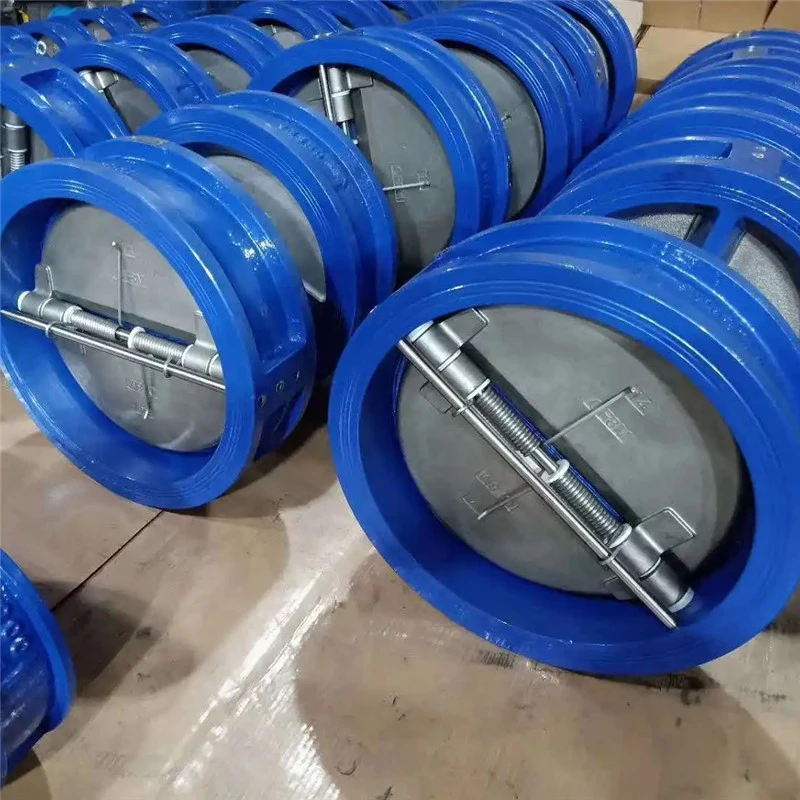

Schmetterlings-Rückschlagventil

Produktname: Schmetterlings-Rückschlagventil
Modell: DH77X-16Q
Abmessungen: DN50-DN600
Verbindungsmethode: Wafer
Arbeitsdruck: PN10 PN16 150LB
Temperaturbereich: -10 Grad -200 Grad









Die Scheibe einer Rückschlagklappe hat eine kreisförmige Form und dreht sich um die Achse des Ventilsitzkanals. Aufgrund des stromlinienförmigen Kanals im Inneren des Ventils ist der Strömungswiderstand kleiner als der eines Rückschlagventils mit steigender Drosselklappe. Es eignet sich für Anwendungen mit großem Durchmesser und geringen Durchflussraten und seltenen Durchflussänderungen, ist jedoch nicht für pulsierende Strömungen geeignet, da seine Dichtleistung nicht so gut ist wie die eines steigenden und fallenden Typs. Absperrklappen werden in drei Typen unterteilt: Einzelscheiben, Doppelscheiben und Mehrscheiben. Diese drei Typen werden hauptsächlich nach dem Ventildurchmesser klassifiziert, um hydraulische Auswirkungen zu verhindern, wenn das Medium nicht mehr fließt oder zurückfließt.



Absperrklappen: je nach Arbeitsform des Ventiltellers in zwei Typen unterteilt:

1. Rückschlagventile, bei denen der Ventilteller entlang der vertikalen Mittellinie des Ventilkörpers gleitet. Absperrklappen können nur in horizontalen Rohrleitungen installiert werden, und der Ventilteller kann als Kugel bei Hochdruck-Rückschlagventilen mit kleinem Durchmesser verwendet werden. Die Ventilkörperform eines Absperrklappen-Rückschlagventils ist die gleiche wie die eines Kugelventils (das austauschbar mit Kugelventilen verwendet werden kann), daher ist sein Flüssigkeitswiderstandskoeffizient relativ groß. Sein Aufbau ähnelt dem eines Kugelventils, wobei der Ventilkörper und die Ventilscheibe mit denen des Kugelventils identisch sind. Der obere Teil des Ventiltellers und der untere Teil des Ventildeckels sind mit Führungshülsen ausgestattet. Die Führungshülse des Ventiltellers kann sich innerhalb der Führungshülse des Ventiltellers frei heben und senken. Wenn das Medium stromabwärts fließt, öffnet sich der Ventilteller durch den Mediumsschub. Wenn das Medium nicht mehr fließt, landet der Ventilteller durch seine vertikale Ausrichtung auf dem Ventilsitz und verhindert so den Rückfluss des Mediums. Die Richtung der Medieneinlass- und -auslasskanäle des Durchgangs-Absperrklappen-Rückschlagventils verläuft senkrecht zur Richtung des Ventilsitzkanals; Das Vertikalhub-Rückschlagventil verfügt über einen Mediumeinlass- und -auslasskanal mit der gleichen Richtung wie der Ventilsitzkanal und sein Strömungswiderstand ist kleiner als der des Durchgangstyps;

2. Ein Rückschlagventil mit einer Scheibe, die sich um einen Stift im Ventilsitz dreht. Das Absperrklappen-Rückschlagventil hat einen einfachen Aufbau und kann nur in horizontalen Rohrleitungen installiert werden, was zu einer schlechten Dichtleistung führt.





1. Das Design ist neuartig und vernünftig, die Struktur ist perfekt, das Gewicht ist leicht und das Öffnen und Schließen geht schnell.

2. Das Betriebsdrehmoment ist gering, die Bedienung ist bequem, arbeitssparend und geschickt.

3. Es kann in jeder Position installiert werden und ist leicht zu warten.

4. Die Dichtung kann ausgetauscht werden und die Dichtungsleistung ist zuverlässig, um eine Zwei-Wege-Abdichtung und keine Leckage zu erreichen.

5. Das Dichtungsmaterial weist die Eigenschaften Alterungsbeständigkeit, schwache Korrosionsbeständigkeit und lange Lebensdauer auf.





1. Das Öffnen und Schließen ist bequem und schnell, arbeitssparend und der Flüssigkeitswiderstand ist gering, sodass es häufig betätigt werden kann.

2. Einfache Struktur, geringe Größe und geringes Gewicht.

3. Es kann Schlamm transportieren und es sammelt sich weniger Flüssigkeit an der Mündung der Pipeline.

4. Unter niedrigem Druck kann eine gute Abdichtung erreicht werden.

5. Gute Anpassungsleistung.
