Kann eine Ci-Absperrklappe für Gasmedien verwendet werden?

Kann eine Ci-Absperrklappe für Gasmedien verwendet werden?

In der Welt der industriellen Flüssigkeitskontrolle stellt sich häufig die Frage, ob eine Ci-Absperrklappe für Gasmedien verwendet werden kann. Als Lieferant von Ci-Absperrklappen bin ich mehrfach auf diese Frage von Kunden aus verschiedenen Branchen gestoßen. In diesem Blogbeitrag werde ich auf die technischen Aspekte, Vorteile, Einschränkungen und praktischen Überlegungen eingehen, um eine umfassende Antwort zu geben.

Ci-Absperrklappen verstehen

Lassen Sie uns zunächst klären, was eine Ci-Absperrklappe ist. Ci steht für Gusseisen, das Hauptmaterial, das bei der Herstellung dieser Ventile verwendet wird. Gusseisen ist für seine Festigkeit, Haltbarkeit und relativ niedrige Kosten bekannt. ACi-Absperrklappebesteht aus einer Scheibe, die sich im Ventilkörper dreht, um den Flüssigkeits- oder Gasfluss zu steuern. Wenn die Scheibe parallel zur Durchflussrichtung steht, ist das Ventil vollständig geöffnet und ermöglicht maximalen Durchfluss. Während sich die Scheibe dreht, begrenzt sie den Durchfluss allmählich, bis sie eine vollständig geschlossene Position senkrecht zum Durchfluss erreicht.

Eignung für Gasmedien

Die kurze Antwort lautet: Ja, eine Ci-Absperrklappe kann in vielen Anwendungen für Gasmedien verwendet werden. Um den ordnungsgemäßen und sicheren Betrieb zu gewährleisten, müssen jedoch mehrere Faktoren berücksichtigt werden.

Druck- und Temperaturwerte

Einer der kritischsten Faktoren ist der Druck und die Temperatur des Gases. Gusseisen hat bestimmte Druck- und Temperaturgrenzen. Für Gasanwendungen mit niedrigem bis mittlerem Druck, typischerweise bis zu einigen hundert psi (Pfund pro Quadratzoll), kann ein Ci-Absperrventil eine gute Leistung erbringen. Der Nenndruck des Ventils sollte sorgfältig auf den Betriebsdruck der Gasanlage abgestimmt werden. Ebenso kann die Temperatur des Gases die Leistung des Ventils beeinflussen. Gusseisen hält einem breiten Temperaturbereich stand, extreme Kälte oder Hitze erfordern jedoch möglicherweise besondere Überlegungen oder eine zusätzliche Isolierung.

Gaszusammensetzung

Ein weiterer wichtiger Faktor ist die Zusammensetzung des Gases. Einige Gase können korrosiv sein oder mit Gusseisen reagieren. Beispielsweise können Gase mit hohem Schwefel- oder Chlorgehalt im Laufe der Zeit zu Korrosion führen. In solchen Fällen können zusätzliche Schutzbeschichtungen oder alternative Materialien erforderlich sein. Für viele gängige Gase wie Luft, Erdgas und Stickstoff kann jedoch eine Ci-Absperrklappe eine geeignete Wahl sein.

Leckageanforderungen

Abhängig von der Anwendung kann die zulässige Leckagerate des Ventils ein kritischer Faktor sein. In einigen Gassystemen kann selbst eine kleine Leckagemenge aus Sicherheits- oder Umweltgründen unakzeptabel sein. Ci-Absperrklappen können eine relativ dichte Abdichtung bieten, die Dichtleistung kann jedoch je nach Design und Qualität der Klappe variieren. Für Anwendungen mit strengen Leckageanforderungen kann ein Ventil mit einer höheren Dichtungsklasse oder zusätzlichen Dichtungsmerkmalen erforderlich sein.

Vorteile der Verwendung von Ci-Absperrklappen für Gasmedien

Die Verwendung von Ci-Absperrklappen für Gasanwendungen bietet mehrere Vorteile.

Kosteneffizienz

Gusseisen ist im Vergleich zu anderen Metallen wie Edelstahl oder Bronze ein kostengünstiges Material. Dies macht Ci-Absperrklappen zu einer kostengünstigen Lösung für viele Gassysteme, insbesondere für solche mit großen Durchmessern oder wenn eine große Anzahl von Ventilen erforderlich ist.

Leichtes und kompaktes Design

Ci-Absperrklappen sind im Allgemeinen leicht und haben ein kompaktes Design, wodurch sie einfach zu installieren und zu warten sind. Im Vergleich zu anderen Ventiltypen benötigen sie weniger Platz, was bei Anwendungen mit begrenztem Platzangebot von Vorteil sein kann.

Schnelle Bedienung

Die Vierteldrehung einer Ci-Absperrklappe ermöglicht ein schnelles Öffnen und Schließen, was bei Anwendungen von Vorteil ist, bei denen eine schnelle Durchflussregelung erforderlich ist. Dies kann die Effizienz des Gassystems verbessern und das Risiko von Überdruck oder anderen Betriebsproblemen verringern.

Einschränkungen und Überlegungen

Obwohl Ci-Absperrklappen viele Vorteile bieten, gibt es auch einige Einschränkungen und Überlegungen, die es zu beachten gilt.

Begrenzte Präzision der Durchflussregelung

Im Vergleich zu einigen anderen Ventiltypen, wie z. B. Durchgangsventilen oder Nadelventilen, weisen Ci-Absperrklappen möglicherweise eine begrenzte Präzision bei der Durchflussregelung auf. Die Ventilscheibe dreht sich in einer Vierteldrehung, wodurch es schwierig sein kann, sehr genaue Durchflussraten zu erreichen. Bei vielen Gasanwendungen, bei denen eine ungefähre Durchflussregelung ausreichend ist, stellt dies jedoch möglicherweise kein wesentliches Problem dar.

Erosion und Verschleiß

In Gassystemen mit hoher Strömungsgeschwindigkeit oder mit Partikeln können die Scheibe und der Sitz der Ci-Absperrklappe Erosion und Verschleiß unterliegen. Dies kann die Dichtleistung und Lebensdauer des Ventils beeinträchtigen. In solchen Fällen können zusätzliche Maßnahmen wie der Einsatz eines Ventils mit gehärteter Scheibe oder Sitz oder der Einbau eines Filters vor dem Ventil erforderlich sein.

Andere Arten von Absperrklappen für Gasanwendungen

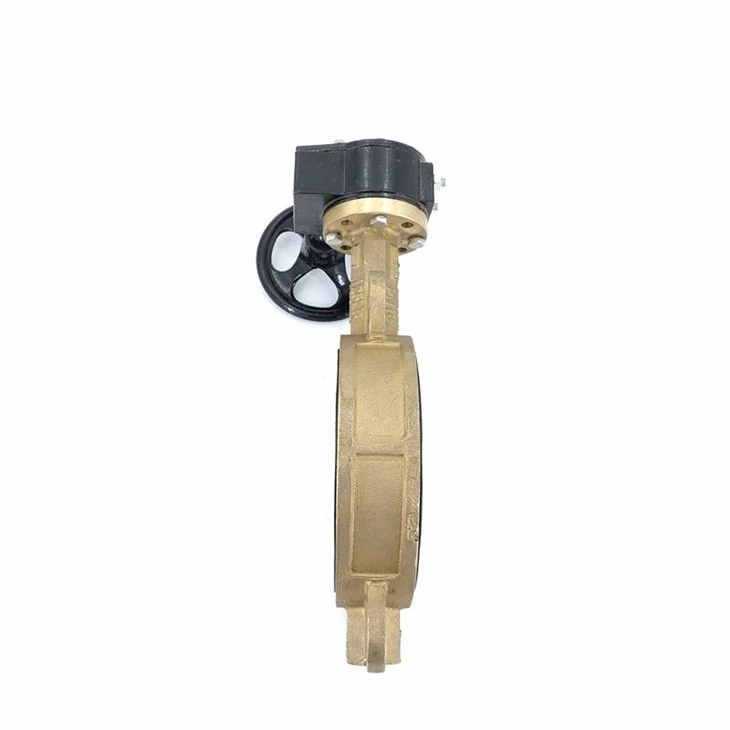

Neben Ci-Absperrklappen gibt es auch andere Arten von Absperrklappen, die für Gasmedien geeignet sein können. Zum Beispiel dieWafer-Absperrklappe aus Nickel-Aluminium-Bronzebietet eine hervorragende Korrosionsbeständigkeit und ist daher eine gute Wahl für Anwendungen, bei denen das Gas korrosiv ist. DerLaschen-Absperrklappe in Wafer-Ausführungsorgt für eine sicherere Verbindung zwischen Ventil und Rohrleitung, was bei Hochdruck- oder vibrationsanfälligen Anwendungen von Vorteil sein kann.

Abschluss

Zusammenfassend lässt sich sagen, dass eine Ci-Absperrklappe in vielen Anwendungen für Gasmedien eingesetzt werden kann, sofern die Anforderungen an Druck, Temperatur, Gaszusammensetzung und Leckage sorgfältig berücksichtigt werden. Es bietet zwar mehrere Vorteile wie Kosteneffizienz, leichtes Design und schnelle Bedienung, weist jedoch auch einige Einschränkungen auf, wie z. B. eine begrenzte Präzision der Durchflussregelung und Anfälligkeit für Erosion und Verschleiß. Als Lieferant von Ci-Absperrklappen kann ich Ihnen das Fachwissen und die Produkte zur Verfügung stellen, um sicherzustellen, dass Sie das richtige Ventil für Ihre spezifische Gasanwendung auswählen.

Wenn Sie mehr über unsere Ci-Absperrklappen oder andere Arten von Ventilen für Gasmedien erfahren möchten, zögern Sie bitte nicht, uns für ein ausführliches Gespräch und den Beginn des Beschaffungsprozesses zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die beste Lösung für Ihre Anforderungen an die industrielle Flüssigkeitskontrolle zu finden.

Referenzen

• Valve Handbook, Fünfte Auflage, von J. Paul Tullis
• ASME B16.34 – Ventile – mit Flansch, Gewinde und geschweißtem Ende
